ਮੋਲਡਡ ਕੇਸ ਸਰਕਟ ਬ੍ਰੇਕਰਾਂ ਲਈ ਇੱਕ ਵਿਹਾਰਕ ਗਾਈਡ

2026-08-25 0 ਮੈਨੂੰ ਇੱਕ ਸੁਨੇਹਾ ਛੱਡੋ

ਇੱਕ MCCB ਕੀ ਹੈ?

ਇੱਕ MCCB -ਮੋਲਡ ਕੇਸ ਸਰਕਟ ਬ੍ਰੇਕਰ- ਇੱਕ ਘੱਟ-ਵੋਲਟੇਜ ਸੁਰੱਖਿਆ ਉਪਕਰਣ ਹੈ ਜੋ ਇੱਕ ਸਰਕਟ ਨੂੰ ਆਪਣੇ ਆਪ ਡਿਸਕਨੈਕਟ ਕਰਦਾ ਹੈ ਜਦੋਂ ਇਹ ਓਵਰਲੋਡ ਜਾਂ ਸ਼ਾਰਟ-ਸਰਕਟ ਸਥਿਤੀਆਂ ਦਾ ਪਤਾ ਲਗਾਉਂਦਾ ਹੈ। ਇੱਕ ਫਿਊਜ਼ ਦੇ ਉਲਟ, ਇਸਨੂੰ ਰੀਸੈਟ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ ਅਤੇ ਇੱਕ ਯਾਤਰਾ ਤੋਂ ਬਾਅਦ ਦੁਬਾਰਾ ਵਰਤਿਆ ਜਾ ਸਕਦਾ ਹੈ। ਮੋਲਡ ਕੇਸ ਦੇ ਅੰਦਰ, ਇੱਕ ਥਰਮਲ-ਮੈਗਨੈਟਿਕ ਟ੍ਰਿਪ ਮਕੈਨਿਜ਼ਮ ਦੋ ਕਾਰਜਾਂ ਨੂੰ ਸੰਭਾਲਦਾ ਹੈ: ਇੱਕ ਥਰਮਲ ਤੱਤ ਸਥਾਈ ਓਵਰਲੋਡ ਦਾ ਜਵਾਬ ਦਿੰਦਾ ਹੈ, ਜਦੋਂ ਕਿ ਇੱਕ ਚੁੰਬਕੀ ਤੱਤ ਸ਼ਾਰਟ-ਸਰਕਟ ਫਾਲਟ ਲਈ ਤੁਰੰਤ ਪ੍ਰਤੀਕਿਰਿਆ ਕਰਦਾ ਹੈ। ਨਤੀਜਾ ਸੁਰੱਖਿਆ ਹੈ ਜੋ ਅਸਲ ਇਲੈਕਟ੍ਰੀਕਲ ਲੋਡਾਂ ਦੇ ਵਿਵਹਾਰ ਨਾਲ ਮੇਲ ਖਾਂਦਾ ਹੈ।

ਇੱਕ MCCB ਕਦੋਂ ਚੁਣਨਾ ਹੈ: ਮੁੱਖ ਇਨਕਮਿੰਗ ਫੀਡਰ, ਤਿੰਨ-ਪੜਾਅ ਵੰਡ ਪੈਨਲ, ਵੱਡੇ ਮੋਟਰ ਸਰਕਟ, ਜਾਂ ਕੋਈ ਵੀ ਬਿੰਦੂ ਜਿੱਥੇ ਸੰਭਾਵੀ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਉਸ ਤੋਂ ਵੱਧ ਜਾਂਦਾ ਹੈ ਜਿਸ ਵਿੱਚ MCB ਰੁਕਾਵਟ ਪਾ ਸਕਦਾ ਹੈ।

ਜਦੋਂ ਇੱਕ MCB ਕਾਫ਼ੀ ਹੁੰਦਾ ਹੈ: ਮਾਮੂਲੀ ਲੋਡ ਅਤੇ ਘੱਟ ਨੁਕਸ ਦੇ ਪੱਧਰਾਂ ਵਾਲੇ ਅੰਤਮ ਉਪ-ਸਰਕਟ — ਰਿਹਾਇਸ਼ੀ ਬੋਰਡ, ਰੋਸ਼ਨੀ ਅਤੇ ਸਾਕਟ ਸਰਕਟ।

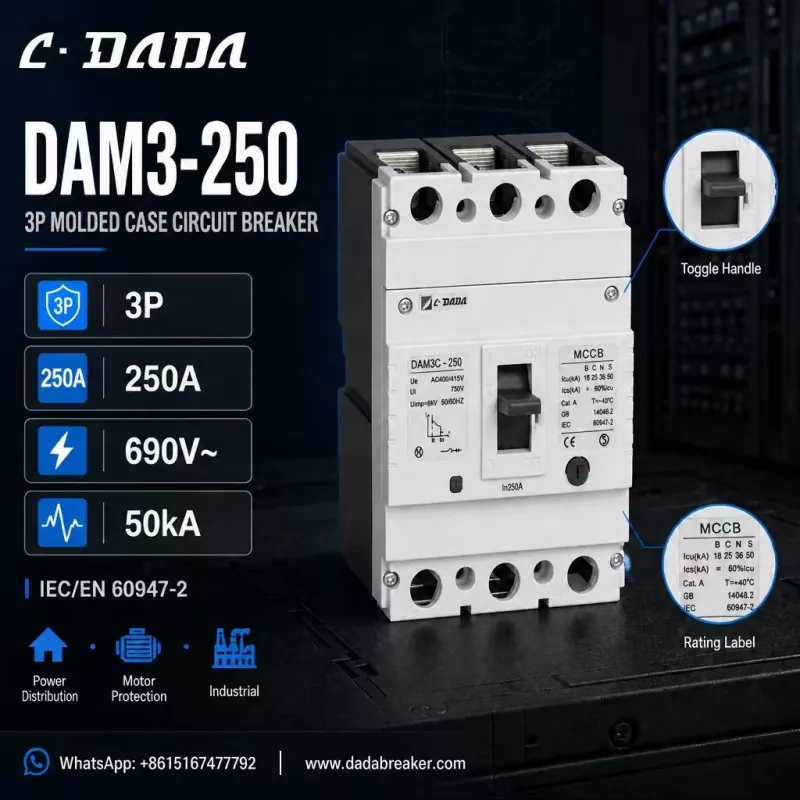

250A three-pole MCCB

ਸਹੀ MCCB ਦੀ ਚੋਣ ਕਿਵੇਂ ਕਰੀਏ

ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ (ਵਿੱਚ)

1. — ਨਿਰੰਤਰ ਲੋਡ ਨਾਲ ਮੇਲ ਕਰੋ, ਅਤੇ ਮੋਟਰਾਂ ਦੇ ਕਰੰਟ ਸ਼ੁਰੂ ਕਰਨ ਲਈ ਹੈੱਡਰੂਮ ਦੀ ਆਗਿਆ ਦਿਓ।

ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ (ICU / Ics)

2. — ਇੰਸਟਾਲੇਸ਼ਨ ਪੁਆਇੰਟ 'ਤੇ ਸੰਭਾਵੀ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਤੋਂ ਵੱਧ ਹੋਣਾ ਚਾਹੀਦਾ ਹੈ। ਫਾਲਟ ਲੈਵਲ ਜਿੰਨਾ ਉੱਚਾ ਹੋਵੇਗਾ, ਓਨਾ ਹੀ ਉੱਚਾ Icu ਤੁਹਾਨੂੰ ਚਾਹੀਦਾ ਹੈ।

ਖੰਭੇ

3. — ਤਿੰਨ-ਪੜਾਅ ਪ੍ਰਣਾਲੀਆਂ ਲਈ 3P, 4P ਜਿੱਥੇ ਨਿਰਪੱਖ ਨੂੰ ਵੀ ਡਿਸਕਨੈਕਸ਼ਨ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਵੋਲਟੇਜ ਰੇਟਿੰਗ

4. — ਸਿਸਟਮ ਦੇ ਵਿਰੁੱਧ ਦਰਜਾ ਪ੍ਰਾਪਤ ਕਾਰਜਸ਼ੀਲ ਵੋਲਟੇਜ (Ue), ਇਨਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ (Ui) ਅਤੇ ਇੰਪਲਸ ਵਿਦਸਟੈਂਡ (Uimp) ਦੀ ਜਾਂਚ ਕਰੋ।

ਮਿਆਰ ਅਤੇ ਪ੍ਰਮਾਣੀਕਰਣ

5. — IEC/EN 60947-2 ਪਾਲਣਾ ਅਤੇ CE ਮਾਰਕਿੰਗ ਅੰਤਰਰਾਸ਼ਟਰੀ ਪ੍ਰੋਜੈਕਟਾਂ ਲਈ ਬੇਸਲਾਈਨ ਹਨ।

ਐਪਲੀਕੇਸ਼ਨ

6. — ਮੋਟਰ ਸੁਰੱਖਿਆ, ਬਿਜਲੀ ਵੰਡ ਅਤੇ ਉਦਯੋਗਿਕ ਸਥਾਪਨਾਵਾਂ ਲਈ ਵੱਖ-ਵੱਖ ਫਰੇਮ ਰੇਟਿੰਗਾਂ ਅਤੇ ਯਾਤਰਾ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੀ ਲੋੜ ਹੋ ਸਕਦੀ ਹੈ।

ਇੱਕ ਚੰਗੀ ਤਰ੍ਹਾਂ ਨਿਰਧਾਰਿਤ 250A MCCB ਕਿਹੋ ਜਿਹਾ ਦਿਖਾਈ ਦਿੰਦਾ ਹੈ:

ਇਸ ਕੰਕਰੀਟ ਨੂੰ ਬਣਾਉਣ ਲਈ, C·DADA ਇਲੈਕਟ੍ਰਿਕ - ਇੱਕ 250A ਤਿੰਨ-ਪੋਲ MCCB ਤੋਂ DAM3-250 'ਤੇ ਵਿਚਾਰ ਕਰੋ ਜੋ ਇਹ ਦਰਸਾਉਂਦਾ ਹੈ ਕਿ ਡਿਵਾਈਸ ਦੀ ਇਸ ਸ਼੍ਰੇਣੀ ਵਿੱਚ ਕੀ ਵੇਖਣਾ ਹੈ:

3P ਸੰਰਚਨਾ

● 250A ਰੇਟਡ ਕਰੰਟ (ਇਨ) ਦੇ ਨਾਲ, ਤਿੰਨ-ਪੜਾਅ ਵੰਡ ਬੋਰਡਾਂ ਲਈ ਢੁਕਵਾਂ

ਵੋਲਟੇਜ ਰੇਟਿੰਗ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ 50kA ਤੱਕ

● — B / C / N / S ਰੂਪਾਂ ਵਿੱਚ 18 / 25 / 36 / 50 kA ਦਾ Icu, ਇਸ ਲਈ ਇੰਸਟਾਲਰ ਨੈੱਟਵਰਕ ਦੇ ਵੱਖ-ਵੱਖ ਬਿੰਦੂਆਂ 'ਤੇ ਨੁਕਸ ਪੱਧਰਾਂ ਨਾਲ ਮੇਲ ਕਰ ਸਕਦੇ ਹਨ।

IEC/EN 60947-2 ਅਤੇ GB 14048.2 ਦੀ ਪਾਲਣਾ

● ਦਿਖਣਯੋਗ ਓਪਰੇਟਿੰਗ ਸਥਿਤੀ ਲਈ ਸਪਸ਼ਟ ON/OFF ਟੌਗਲ ਹੈਂਡਲ ਦੇ ਨਾਲ CE ਮਾਰਕ ਕੀਤਾ ਗਿਆ

● ਬਿਜਲੀ ਦੀ ਵੰਡ, ਮੋਟਰ ਸੁਰੱਖਿਆ ਅਤੇ ਉਦਯੋਗਿਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਬਣਾਇਆ ਗਿਆ

ਇਸ ਸਪੈਸੀਫਿਕੇਸ਼ਨ ਦੇ ਪਿੱਛੇ ਦਾ ਤਰਕ: 50kA ਕਲਾਸ ਬ੍ਰੇਕਿੰਗ ਸਮਰੱਥਾ ਵਾਲਾ 250A, 3-ਪੋਲ ਫਰੇਮ ਪੈਨਲ ਬਿਲਡਰ ਅਤੇ ਠੇਕੇਦਾਰ ਦੀਆਂ ਜ਼ਿਆਦਾਤਰ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਕਵਰ ਕਰਦਾ ਹੈ — ਮੁੱਖ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬੋਰਡਾਂ ਤੋਂ ਲੈ ਕੇ ਮੋਟਰ ਫੀਡਰ ਸਰਕਟਾਂ ਤੱਕ — ਜਦੋਂ ਕਿ ਮਲਟੀਪਲ Icu ਵੇਰੀਐਂਟ ਤੁਹਾਨੂੰ ਅਸਲ ਨੁਕਸ ਪੱਧਰਾਂ ਦੇ ਵਿਰੁੱਧ ਸਹੀ-ਆਕਾਰ ਦੀ ਲਾਗਤ ਦਿੰਦੇ ਹਨ।

ਚੋਣ ਦੀ ਸਿਫਾਰਸ਼

● ਘੱਟ ਨੁਕਸ ਪੱਧਰਾਂ ਵਾਲੇ ~125A ਤੱਕ ਦੇ ਅੰਤਮ ਸਰਕਟਾਂ ਲਈ, ਇੱਕ MCB ਕਿਫ਼ਾਇਤੀ ਵਿਕਲਪ ਹੈ।

● ਮੁੱਖ ਵੰਡ, ਮੋਟਰ ਸੁਰੱਖਿਆ ਅਤੇ ਉਦਯੋਗਿਕ ਸਵਿਚਗੀਅਰ ਲਈ, ਬ੍ਰੇਕਿੰਗ ਸਮਰੱਥਾ ਵਾਲਾ ਇੱਕ MCCB ਚੁਣੋ ਜੋ ਇੰਸਟਾਲੇਸ਼ਨ ਦੇ ਸੰਭਾਵੀ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਤੋਂ ਵੱਧ ਹੋਵੇ।

● ਸ਼ੱਕ ਹੋਣ 'ਤੇ, ਬ੍ਰੇਕਿੰਗ ਸਮਰੱਥਾ 'ਤੇ ਇੱਕ ਵਰਗ ਦਾ ਆਕਾਰ ਦਿਓ: ਲਾਗਤ ਦਾ ਅੰਤਰ ਛੋਟਾ ਹੈ, ਜਦੋਂ ਕਿ ਸੁਰੱਖਿਆ ਮਾਰਜਿਨ ਇੱਕ ਮਾਮੂਲੀ ਨੁਕਸ ਅਤੇ ਵੱਡੀ ਆਊਟੇਜ ਵਿਚਕਾਰ ਅੰਤਰ ਹੋ ਸਕਦਾ ਹੈ।

ਅਕਸਰ ਪੁੱਛੇ ਜਾਂਦੇ ਸਵਾਲ

ਸਵਾਲ: MCCB ਕੀ ਹੈ?

A: ਏਮੋਲਡ ਕੇਸ ਸਰਕਟ ਬ੍ਰੇਕਰਇੱਕ ਰੀਸੈਟੇਬਲ ਘੱਟ-ਵੋਲਟੇਜ ਸੁਰੱਖਿਆ ਉਪਕਰਣ ਹੈ ਜੋ ਓਵਰਲੋਡ ਜਾਂ ਸ਼ਾਰਟ-ਸਰਕਟ 'ਤੇ ਇੱਕ ਸਰਕਟ ਨੂੰ ਡਿਸਕਨੈਕਟ ਕਰਦਾ ਹੈ, ਇੱਕ ਛੋਟੇ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨਾਲੋਂ ਉੱਚੇ ਕਰੰਟਾਂ ਅਤੇ ਨੁਕਸ ਪੱਧਰਾਂ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ।

ਸਵਾਲ: MCCB 'ਤੇ Icu ਦਾ ਕੀ ਮਤਲਬ ਹੈ?

A: Icu ਅੰਤਮ ਸ਼ਾਰਟ-ਸਰਕਟ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ ਹੈ — ਬ੍ਰੇਕਰ ਦੁਆਰਾ ਵੱਧ ਤੋਂ ਵੱਧ ਨੁਕਸ ਕਰੰਟ ਨੂੰ ਰੋਕਿਆ ਜਾ ਸਕਦਾ ਹੈ। Ics ਸੇਵਾ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ ਹੈ, ਜਿਸ ਪੱਧਰ ਨੂੰ ਇਹ ਵਾਰ-ਵਾਰ ਵਿਘਨ ਪਾ ਸਕਦਾ ਹੈ ਅਤੇ ਕਾਰਜਸ਼ੀਲ ਰਹਿੰਦਾ ਹੈ।

ਸਵਾਲ: ਮੈਂ ਆਪਣੇ MCCB ਲਈ ਬ੍ਰੇਕਿੰਗ ਸਮਰੱਥਾ ਦੀ ਚੋਣ ਕਿਵੇਂ ਕਰਾਂ?

A: ਇੰਸਟਾਲੇਸ਼ਨ ਪੁਆਇੰਟ 'ਤੇ ਸੰਭਾਵੀ ਸ਼ਾਰਟ-ਸਰਕਟ ਕਰੰਟ ਤੋਂ ਉੱਚੀ Icu ਰੇਟਿੰਗ ਚੁਣੋ। ਉੱਚ ਟਰਾਂਸਫਾਰਮਰ ਸਮਰੱਥਾ ਵਾਲੇ ਜਾਂ ਲੰਬੇ ਉਦਯੋਗਿਕ ਫੀਡਰ ਵਾਲੇ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ ਬੋਰਡਾਂ ਨੂੰ ਆਮ ਤੌਰ 'ਤੇ 36–50kA ਕਲਾਸ ਡਿਵਾਈਸਾਂ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਸਵਾਲ: DAM3-250 MCCB ਕੀ ਹੈ?

A: DAM3-250 C·DADA ਇਲੈਕਟ੍ਰਿਕ ਤੋਂ ਇੱਕ 250A ਤਿੰਨ-ਪੋਲ ਮੋਲਡ ਕੇਸ ਸਰਕਟ ਬ੍ਰੇਕਰ ਹੈ, ਜੋ ਕਿ ਪਾਵਰ ਡਿਸਟ੍ਰੀਬਿਊਸ਼ਨ, ਮੋਟਰ ਸੁਰੱਖਿਆ ਅਤੇ ਉਦਯੋਗਿਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ 50kA ਤੱਕ ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ਦੇ ਨਾਲ 690V ਤੱਕ ਰੇਟ ਕੀਤਾ ਗਿਆ ਹੈ।
