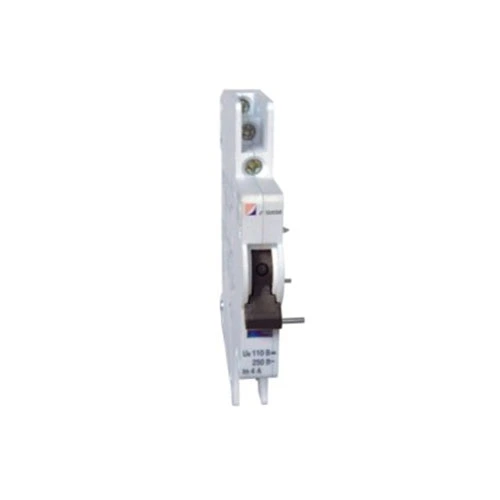

MCB ਅਲਾਰਮ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ

CDADA 40+ ਸਾਲਾਂ ਦੇ ਤਜ਼ਰਬੇ ਵਾਲਾ ਇੱਕ ਨਿਰਮਾਤਾ ਅਤੇ ਸਪਲਾਇਰ ਹੈ, ਅਸੀਂ ਬਹੁਤ ਸਾਰੇ ਪ੍ਰੋਜੈਕਟ ਵੇਖੇ ਹਨ ਜਿੱਥੇ ਪੈਨਲ ਓਪਰੇਟਰ ਇੱਕ ਟ੍ਰਿਪ ਬ੍ਰੇਕਰ ਤੋਂ ਖੁੰਝ ਜਾਂਦੇ ਹਨ — ਜਦੋਂ ਤੱਕ ਬਹੁਤ ਦੇਰ ਨਹੀਂ ਹੋ ਜਾਂਦੀ। ਇਸ ਲਈ ਅਸੀਂ CDADA MCB ਅਲਾਰਮ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ (DAB7-FL): ਇੱਕ ਸਮਾਰਟ, ਸਪੇਸ-ਸੇਵਿੰਗ ਹੱਲ ਹੈ ਜੋ ਤੁਹਾਨੂੰ ਇੱਕ ਮੋਡੀਊਲ ਵਿੱਚ ਦੋ ਮਹੱਤਵਪੂਰਨ ਸਿਗਨਲ ਦਿੰਦਾ ਹੈ—ਬ੍ਰੇਕਰ ਸਥਿਤੀ (ਚਾਲੂ/ਬੰਦ) ਅਤੇ ਯਾਤਰਾ ਕਾਰਨ (ਓਵਰਲੋਡ/ਸ਼ਾਰਟ-ਸਰਕਟ)।

ਸਾਡੀ ਸਲਾਹ: ਜੇਕਰ ਤੁਹਾਡੇ ਨਿਯੰਤਰਣ ਸਿਸਟਮ ਨੂੰ ਇੱਕ ਮੈਨੂਅਲ ਬੰਦ ਅਤੇ ਇੱਕ ਨੁਕਸ ਯਾਤਰਾ ਵਿਚਕਾਰ ਫਰਕ ਕਰਨ ਦੀ ਲੋੜ ਹੈ, ਤਾਂ ਇਹ ਉਹ ਸਹਾਇਕ ਉਪਕਰਣ ਹੈ ਜੋ ਤੁਹਾਨੂੰ ਨਿਰਧਾਰਤ ਕਰਨਾ ਚਾਹੀਦਾ ਹੈ। ਇਕੱਲੇ ਮਿਆਰੀ ਸਹਾਇਕ ਸੰਪਰਕ ਹੀ ਫਰਕ ਨਹੀਂ ਦੱਸ ਸਕਦੇ—ਪਰ ਸਾਡੇ ਵਾਲੇ ਕਰ ਸਕਦੇ ਹਨ।

ਦੋਹਰਾ-ਫੰਕਸ਼ਨ ਡਿਜ਼ਾਈਨ: ਇੱਕ ਮੋਡੀਊਲ, ਦੋ ਸਿਗਨਲ

CDADA MCB ਅਲਾਰਮ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਵਿੱਚ ਇੱਕ ਚਲਾਕ ਮਕੈਨੀਕਲ ਚੋਣਕਾਰ ਦੇ ਨਾਲ ਦੋ ਸੁਤੰਤਰ ਟ੍ਰਾਂਸਫਰ ਸੰਪਰਕ ਸ਼ਾਮਲ ਹਨ:

★ “A” 'ਤੇ ਪੀਲਾ ਸੂਚਕ: ਦੋਵੇਂ ਸੰਪਰਕ ਸਹਾਇਕ ਸੰਪਰਕਾਂ ਵਜੋਂ ਕੰਮ ਕਰਦੇ ਹਨ → ਸਿਗਨਲ MCB ਚਾਲੂ/ਬੰਦ

★ "AL" 'ਤੇ ਪੀਲਾ ਸੂਚਕ:

★ ਖੱਬਾ ਸੰਪਰਕ = ਸਹਾਇਕ (ਚਾਲੂ/ਬੰਦ ਸਥਿਤੀ)

★ ਸੱਜਾ ਸੰਪਰਕ = ਅਲਾਰਮ (ਸਿਰਫ਼ ਉਦੋਂ ਕਿਰਿਆਸ਼ੀਲ ਹੁੰਦਾ ਹੈ ਜਦੋਂ ਨੁਕਸ ਕਾਰਨ MCB ਟ੍ਰਿਪ ਕਰਦਾ ਹੈ)

★ ਇਸਦਾ ਮਤਲਬ ਹੈ ਕਿ ਤੁਸੀਂ ਵਾਇਰ ਕਰ ਸਕਦੇ ਹੋ:

★ “ਪਾਵਰ ਚਾਲੂ” ਦਿਖਾਉਣ ਲਈ ਹਰੀ ਰੋਸ਼ਨੀ

★ "ਫਾਲਟ ਅਲਾਰਮ" ਨੂੰ ਚਾਲੂ ਕਰਨ ਲਈ ਇੱਕ ਲਾਲ ਬੱਤੀ ਜਾਂ PLC ਇੰਪੁੱਟ

★ ਤੁਹਾਡੇ DAB7-63 MCB 'ਤੇ ਇੱਕ ਸਿੰਗਲ ਐਡ-ਆਨ ਮੋਡੀਊਲ ਤੋਂ ਸਾਰੇ।

ਤਕਨੀਕੀ ਨਿਰਧਾਰਨ

ਮਹੱਤਵਪੂਰਨ: ਇਸ ਐਕਸੈਸਰੀ ਨੂੰ ਇਕੱਲੇ ਨਹੀਂ ਵਰਤਿਆ ਜਾ ਸਕਦਾ ਹੈ-ਇਸ ਨੂੰ ਸਿੱਧੇ DAB7-63 MCB 'ਤੇ ਮਾਊਂਟ ਕੀਤਾ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ।

ਇੰਸਟਾਲੇਸ਼ਨ ਗਾਈਡ (ਸਾਡੇ ਫੀਲਡ ਇੰਜੀਨੀਅਰਾਂ ਤੋਂ)

★ ਸੁਰੱਖਿਅਤ, ਭਰੋਸੇਮੰਦ ਕਾਰਵਾਈ ਲਈ ਇਹਨਾਂ ਕਦਮਾਂ ਦੀ ਪਾਲਣਾ ਕਰੋ:

★ ਇੰਸਟਾਲੇਸ਼ਨ ਤੋਂ ਪਹਿਲਾਂ ਸਰਕਟ ਨੂੰ ਪਾਵਰ ਬੰਦ ਕਰੋ।

★ DAB7-FL ਮੋਡੀਊਲ ਨੂੰ DAB7-63 MCB ਦੇ ਖੱਬੇ ਪਾਸੇ ਸਲਾਈਡ ਕਰੋ ਜਦੋਂ ਤੱਕ ਇਹ ਕਲਿੱਕ ਨਹੀਂ ਕਰਦਾ।

★ ਸ਼ਾਮਲ ਡਬਲ-ਸਾਈਡ ਟੇਪ (ਵਾਈਬ੍ਰੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ ਲਈ) ਨਾਲ ਸੁਰੱਖਿਅਤ ਕਰੋ।

★ ਤਾਰਾਂ ਨੂੰ 4 ਟਰਮੀਨਲਾਂ ਨਾਲ ਕਨੈਕਟ ਕਰੋ (2 ਪ੍ਰਤੀ ਸੰਪਰਕ ਸਮੂਹ):

★ ਸਹਾਇਕ (ਸਥਿਤੀ) ਲਈ ਖੱਬਾ ਜੋੜਾ ਵਰਤੋ

★ ਅਲਾਰਮ ਲਈ ਸੱਜੀ ਜੋੜੀ ਦੀ ਵਰਤੋਂ ਕਰੋ (ਟ੍ਰਿਪ ਡਿਟੈਕਸ਼ਨ)

★ ਜੇਕਰ ਤੁਹਾਨੂੰ ਫਾਲਟ ਅਲਾਰਮ ਕਾਰਜਕੁਸ਼ਲਤਾ ਦੀ ਲੋੜ ਹੈ ਤਾਂ ਪੀਲੇ ਚੋਣਕਾਰ ਨੂੰ "AL" 'ਤੇ ਸੈੱਟ ਕਰੋ।

★ ਟੈਸਟ: MCB ਨੂੰ ਹੱਥੀਂ ਟ੍ਰਿਪ ਕਰੋ—ਸਿਰਫ ਅਲਾਰਮ ਸੰਪਰਕ ਨੂੰ ਨੁਕਸ ਯਾਤਰਾ ਦੌਰਾਨ ਸਥਿਤੀ ਬਦਲਣੀ ਚਾਹੀਦੀ ਹੈ।

★ ਪ੍ਰੋ ਟਿਪ: ਆਪਣੀਆਂ ਤਾਰਾਂ ਨੂੰ ਸਪਸ਼ਟ ਤੌਰ 'ਤੇ ਲੇਬਲ ਕਰੋ! ਕਈ ਤਕਨੀਸ਼ੀਅਨ ਕਮਿਸ਼ਨਿੰਗ ਦੌਰਾਨ ਸਹਾਇਕ ਬਨਾਮ ਅਲਾਰਮ ਸਿਗਨਲਾਂ ਨੂੰ ਉਲਝਾ ਦਿੰਦੇ ਹਨ।

ਤੁਹਾਨੂੰ ਇੱਕ ਮਿਆਰੀ ਸਹਾਇਕ ਸੰਪਰਕ ਦੀ ਬਜਾਏ ਇਸਦੀ ਵਰਤੋਂ ਕਦੋਂ ਕਰਨੀ ਚਾਹੀਦੀ ਹੈ?

ਆਮ ਐਪਲੀਕੇਸ਼ਨ:

★ ਡਾਟਾ ਸੈਂਟਰ PDU ਨਿਗਰਾਨੀ

★ ਸੋਲਰ ਕੰਬਾਈਨਰ ਬਕਸੇ

★ ਉਦਯੋਗਿਕ ਕੰਟਰੋਲ ਪੈਨਲ

★ ਬਿਲਡਿੰਗ ਮੈਨੇਜਮੈਂਟ ਸਿਸਟਮ (BMS)

★ ਐਲੀਵੇਟਰ ਜਾਂ HVAC ਸੁਰੱਖਿਆ ਸਰਕਟ

ਅਕਸਰ ਪੁੱਛੇ ਜਾਂਦੇ ਸਵਾਲ

Q1: ਕੀ ਮੈਂ ਇਸਨੂੰ ਗੈਰ-CDADA MCBs 'ਤੇ ਵਰਤ ਸਕਦਾ ਹਾਂ?

A1: ਨਹੀਂ। DAB7-FL ਮਸ਼ੀਨੀ ਅਤੇ ਅਯਾਮੀ ਤੌਰ 'ਤੇ ਸਿਰਫ਼ CDADA DAB7-63 ਤੋੜਨ ਵਾਲਿਆਂ ਲਈ ਤਿਆਰ ਕੀਤਾ ਗਿਆ ਹੈ। ਇਹ ਸ਼ਨਾਈਡਰ, ਏਬੀਬੀ, ਜਾਂ ਸੀਮੇਂਸ ਐਮਸੀਬੀਜ਼ ਲਈ ਫਿੱਟ ਨਹੀਂ ਹੋਵੇਗਾ।

Q2: ਅਲਾਰਮ ਸੰਪਰਕ ਅਸਲ ਵਿੱਚ ਕਿਵੇਂ ਕੰਮ ਕਰਦਾ ਹੈ?

A2: MCB ਦੇ ਅੰਦਰ, ਇੱਕ ਥਰਮਲ/ਮੈਗਨੈਟਿਕ ਫਾਲਟ ਟ੍ਰਿਪ ਬਨਾਮ ਮੈਨੂਅਲ ਸਵਿੱਚ-ਆਫ ਦੌਰਾਨ ਇੱਕ ਟ੍ਰਿਪ ਲੈਚ ਮਕੈਨਿਜ਼ਮ ਵੱਖਰੇ ਢੰਗ ਨਾਲ ਚਲਦਾ ਹੈ। DAB7-FL ਇਸ ਮਕੈਨੀਕਲ ਫਰਕ ਦਾ ਪਤਾ ਲਗਾਉਂਦਾ ਹੈ ਅਤੇ ਅਲਾਰਮ ਸੰਪਰਕ ਨੂੰ ਸਿਰਫ ਅਸਲ ਨੁਕਸ ਦੇ ਦੌਰਾਨ ਸਰਗਰਮ ਕਰਦਾ ਹੈ।

Q3: ਕੀ ਮੈਨੂੰ ਦੋਵੇਂ ਸੰਪਰਕ ਵਾਇਰਡ ਦੀ ਲੋੜ ਹੈ?

A3: ਜ਼ਰੂਰੀ ਨਹੀਂ। ਤੁਸੀਂ ਸਿਰਫ਼ ਸਹਾਇਕ, ਸਿਰਫ਼ ਅਲਾਰਮ, ਜਾਂ ਦੋਵੇਂ ਵਰਤ ਸਕਦੇ ਹੋ—ਤੁਹਾਡੇ ਨਿਯੰਤਰਣ ਤਰਕ 'ਤੇ ਨਿਰਭਰ ਕਰਦਾ ਹੈ। ਮੋਡੀਊਲ ਤੁਹਾਨੂੰ ਲਚਕਤਾ ਦਿੰਦਾ ਹੈ।

Q4: ਕੀ ਇਹ ਡੀਸੀ ਸੋਲਰ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ ਢੁਕਵਾਂ ਹੈ?

A4: ਹਾਂ! 110V/0.5A ਦੀ DC-12 ਰੇਟਿੰਗ ਦੇ ਨਾਲ, ਇਹ ਸੋਲਰ ਸਟ੍ਰਿੰਗ ਨਿਗਰਾਨੀ ਲਈ ਆਦਰਸ਼ ਹੈ ਜਿੱਥੇ ਤੁਹਾਨੂੰ PV ਐਰੇ ਨੁਕਸ ਨੂੰ ਰਿਮੋਟਲੀ ਖੋਜਣ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

Q5: ਆਮ ਬ੍ਰਾਂਡਾਂ ਨਾਲੋਂ CDADA ਕਿਉਂ ਚੁਣੋ?

A5: ਕਿਉਂਕਿ ਅਸੀਂ ਪੇਸ਼ਕਸ਼ ਕਰਦੇ ਹਾਂ:

● ਸੱਚਾ ਨੁਕਸ ਵਿਤਕਰਾ (ਸਿਰਫ ਸਥਿਤੀ ਸੰਵੇਦਨਾ ਹੀ ਨਹੀਂ)

● DAB7 MCBs ਨਾਲ ਸਹਿਜ ਏਕੀਕਰਣ—ਕੋਈ ਅਡਾਪਟਰ ਪਲੇਟਾਂ ਨਹੀਂ

● ਫੈਕਟਰੀ-ਟੈਸਟ ਕੀਤੀ ਮਕੈਨੀਕਲ ਕਪਲਿੰਗ - ਕੋਈ ਪਲੇ ਜਾਂ ਮਿਸ ਸਿਗਨਲ ਨਹੀਂ

● ਫੀਲਡ ਵੈਰੀਫਿਕੇਸ਼ਨ ਲਈ ਵਿਜ਼ੂਅਲ ਇੰਡੀਕੇਟਰ (ਪੀਲਾ ਝੰਡਾ) ਸਾਫ਼ ਕਰੋ

● ਮੁਸ਼ਕਲ ਰਹਿਤ ਪ੍ਰੋਜੈਕਟਾਂ ਲਈ ਗਲੋਬਲ ਪ੍ਰਮਾਣੀਕਰਣ (CE, CB, RoHS)

CDADA R&D ਵੱਲੋਂ ਅੰਤਿਮ ਨੋਟ

ਆਧੁਨਿਕ ਬਿਜਲਈ ਪ੍ਰਣਾਲੀਆਂ ਵਿੱਚ, 'ਚਾਲੂ/ਬੰਦ' ਕਾਫ਼ੀ ਨਹੀਂ ਹੈ - ਤੁਹਾਨੂੰ ਬੁੱਧੀ ਦੀ ਲੋੜ ਹੈ। ਸਾਡਾ MCB ਅਲਾਰਮ ਅਤੇ ਸਹਾਇਕ ਸੰਪਰਕ ਇੱਕ ਸਧਾਰਨ ਬ੍ਰੇਕਰ ਨੂੰ ਇੱਕ ਡਾਇਗਨੌਸਟਿਕ ਨੋਡ ਵਿੱਚ ਬਦਲਦਾ ਹੈ, ਜੋ ਤੁਹਾਨੂੰ ਚੁਸਤ, ਸੁਰੱਖਿਅਤ ਪੈਨਲ ਬਣਾਉਣ ਵਿੱਚ ਮਦਦ ਕਰਦਾ ਹੈ। ਅਤੇ ਕਿਉਂਕਿ ਇਹ ਉਸੇ ਟੀਮ ਦੁਆਰਾ ਬਣਾਇਆ ਗਿਆ ਹੈ ਜੋ MCB ਨੂੰ ਡਿਜ਼ਾਈਨ ਕਰਦੀ ਹੈ, ਤੁਹਾਨੂੰ ਸੰਪੂਰਨ ਤਾਲਮੇਲ ਮਿਲਦਾ ਹੈ - ਕੋਈ ਅੰਦਾਜ਼ਾ ਨਹੀਂ।" - CDADA ਉਤਪਾਦ ਵਿਕਾਸ ਟੀਮ

ਆਰਡਰ ਕਰਨ ਲਈ ਤਿਆਰ ਹੋ? ਅਸੀਂ ਪੇਸ਼ਕਸ਼ ਕਰਦੇ ਹਾਂ:

● ਪੈਨਲ ਬਿਲਡਰਾਂ ਲਈ ਥੋਕ ਛੋਟ

● ਪ੍ਰੀ-ਅਸੈਂਬਲਡ MCB + DAB7-FL ਯੂਨਿਟ (ਲੇਬਰ ਬਚਾਓ)

● ਮੁਫਤ ਵਾਇਰਿੰਗ ਡਾਇਗ੍ਰਾਮ ਅਤੇ PLC ਤਰਕ ਉਦਾਹਰਨਾਂ
