ਉੱਚ-ਗੁਣਵੱਤਾ ਡੀਸੀ ਸਰਕਟ ਬ੍ਰੇਕਰ ਨਿਰਮਾਤਾ

ਵਰਗੀਕਰਨ

ਟਾਈਪ ਕਰੋ

ਮੌਜੂਦਾ/ਵੋਲਟੇਜ ਰੇਂਜ

ਮੁੱਖ ਗੁਣ

ਉਸਾਰੀ ਦੁਆਰਾ

ਡੀ.ਸੀMCB (ਲਘੂ)

2A – 125A, 250V – 1000V DC

ਡੀਆਈਐਨ ਰੇਲ ਮਾਉਂਟਿੰਗ, ਸਥਿਰ ਯਾਤਰਾ ਸੈਟਿੰਗਾਂ, ਰਿਹਾਇਸ਼ੀ/ਵਪਾਰਕ ਪੀ.ਵੀ

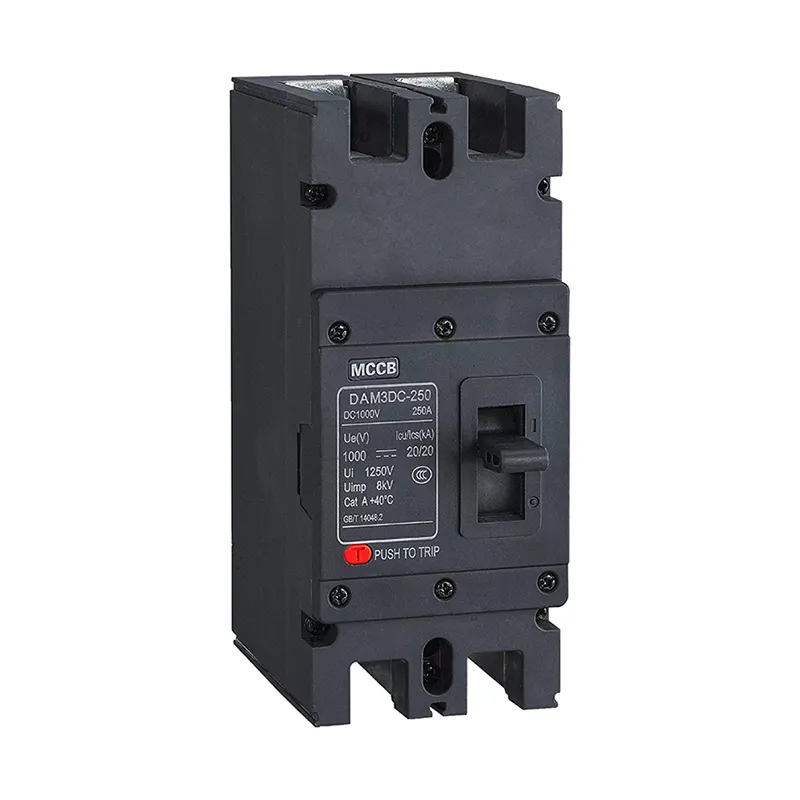

ਡੀ.ਸੀMCCB (ਮੋਲਡ ਕੇਸ)

10A – 2500A, 500V – 1500V DC

ਅਡਜੱਸਟੇਬਲ ਟ੍ਰਿਪ ਯੂਨਿਟ, ਉੱਚ ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ, ਉਦਯੋਗਿਕ/ਉਪਯੋਗਤਾ

ਡੀ.ਸੀACB (ਏਅਰ ਸਰਕਟ ਬ੍ਰੇਕਰ)

630A - 6300A, 1000V DC

ਡਰਾਅ-ਆਊਟ ਡਿਜ਼ਾਈਨ, ਇਲੈਕਟ੍ਰਾਨਿਕ ਸੁਰੱਖਿਆ, ਪਾਵਰ ਵੰਡ

ਸਾਲਿਡ-ਸਟੇਟ ਡੀਸੀ ਬ੍ਰੇਕਰ

100A - 5000A, 1500V DC ਤੱਕ

ਸੈਮੀਕੰਡਕਟਰ-ਅਧਾਰਿਤ, <1ms ਓਪਰੇਸ਼ਨ, ਕੋਈ ਆਰਸਿੰਗ ਨਹੀਂ, ਪ੍ਰੀਮੀਅਮ ਲਾਗਤ

ਵੋਲਟੇਜ ਰੇਟਿੰਗ ਦੁਆਰਾ

ਘੱਟ ਵੋਲਟੇਜ

12V - 250V DC

ਆਟੋਮੋਟਿਵ, ਸਮੁੰਦਰੀ, ਦੂਰਸੰਚਾਰ

ਮੱਧਮ ਵੋਲਟੇਜ (PV ਸਟੈਂਡਰਡ)

250V - 1000V DC

ਸੋਲਰ ਪੀਵੀ ਸਤਰ, ਕੰਬਾਈਨਰ ਬਾਕਸ, ਰਿਹਾਇਸ਼ੀ/ਵਪਾਰਕ

ਹਾਈ ਵੋਲਟੇਜ

1000V - 1500V DC

ਉਪਯੋਗਤਾ-ਸਕੇਲ PV, ਬੈਟਰੀ ਸਟੋਰੇਜ, EV ਫਾਸਟ ਚਾਰਜਿੰਗ

ਪੋਲ ਸੰਰਚਨਾ ਦੁਆਰਾ

1-ਪੋਲ

250V DC

ਸਿੰਗਲ-ਸਟਰਿੰਗ PV, ਘੱਟ ਵੋਲਟੇਜ ਡੀ.ਸੀ

2-ਪੋਲ (ਲੜੀ)

500V - 750V DC

ਮਿਡ-ਵੋਲਟੇਜ ਪੀ.ਵੀ., ਡੁਅਲ-ਪੋਲ ਸੀਰੀਜ਼ ਕੁਨੈਕਸ਼ਨ

3-ਪੋਲ

750V DC

ਤਿੰਨ-ਪੜਾਅ ਡੀਸੀ ਸਿਸਟਮ, ਵਿਸ਼ੇਸ਼ ਉਦਯੋਗਿਕ

4-ਪੋਲ (ਲੜੀ)

1000V - 1500V DC

ਉੱਚ-ਵੋਲਟੇਜ PV, ਬੈਟਰੀ ਰੈਕ, EV ਬੁਨਿਆਦੀ ਢਾਂਚਾ

ਟ੍ਰਿਪ ਤਕਨਾਲੋਜੀ ਦੁਆਰਾ

ਥਰਮਲ-ਚੁੰਬਕੀ

2A - 800A

ਬਾਇਮੈਟਲਿਕ ਓਵਰਲੋਡ + ਸੋਲਨੋਇਡ ਸ਼ਾਰਟ-ਸਰਕਟ, ਕਿਫ਼ਾਇਤੀ

ਇਲੈਕਟ੍ਰਾਨਿਕ

100A - 2500A

ਮਾਈਕ੍ਰੋਪ੍ਰੋਸੈਸਰ-ਅਧਾਰਿਤ, ਵਿਵਸਥਿਤ ਕਰਵ, ਸੰਚਾਰ

ਸਿਰਫ਼ ਚੁੰਬਕੀ

10A - 100A

ਸਿਰਫ ਸ਼ਾਰਟ-ਸਰਕਟ, ਮੋਟਰ ਸੁਰੱਖਿਆ, ਤੇਜ਼ ਕਾਰਵਾਈ

ਪੈਰਾਮੀਟਰ

AC ਆਰਕ

ਡੀਸੀ ਆਰਕ

ਮੌਜੂਦਾ ਵੇਵਫਾਰਮ

Sinusoidal, ਜ਼ੀਰੋ-ਕ੍ਰਾਸਿੰਗ ਹਰ 10ms (50Hz)

ਨਿਰੰਤਰ, ਨਿਰੰਤਰ ਵਿਸ਼ਾਲਤਾ

ਚਾਪ ਵੋਲਟੇਜ

ਵਰਤਮਾਨ ਨਾਲ ਉਤਰਾਅ-ਚੜ੍ਹਾਅ ਹੁੰਦਾ ਹੈ

ਸਥਿਰ, ਜ਼ਬਰਦਸਤੀ ਵਿਨਾਸ਼ ਦੀ ਲੋੜ ਹੈ

ਚਾਪ ਦਾ ਵਿਨਾਸ਼

ਜ਼ੀਰੋ-ਕਰਾਸਿੰਗ 'ਤੇ ਕੁਦਰਤੀ

ਜ਼ਬਰਦਸਤੀ ਲੰਬਾਈ + ਕੂਲਿੰਗ ਦੀ ਲੋੜ ਹੈ

ਚਾਪ ਊਰਜਾ

ਪਲਸਡ, ਘੱਟ ਔਸਤ

ਲਗਾਤਾਰ, ਕੇਂਦਰਿਤ ਗਰਮੀ

ਸੰਪਰਕ ਪਹਿਨਣ

ਮੱਧਮ

ਸਹੀ ਬੁਝਾਉਣ ਦੇ ਬਿਨਾਂ ਗੰਭੀਰ

ਲੋੜੀਂਦਾ ਅੰਤਰ

ਛੋਟਾ

ਬਰਾਬਰ ਵੋਲਟੇਜ ਲਈ 2-3× ਵੱਡਾ

ਤਕਨਾਲੋਜੀ

ਵਿਧੀ

ਐਪਲੀਕੇਸ਼ਨ

ਪ੍ਰਦਰਸ਼ਨ

ਮੈਗਨੈਟਿਕ ਬਲੋਆਉਟ

ਲੋਰੇਂਟਜ਼ ਫੋਰਸ F = I × L × B 50-200 m/s 'ਤੇ ਸਪਲਿਟਰ ਪਲੇਟਾਂ ਵਿੱਚ ਚਾਪ ਚਲਾਉਂਦਾ ਹੈ

DC MCB/MCCB ਲਈ ਯੂਨੀਵਰਸਲ

ਸਭ ਤੋਂ ਆਮ, ਲਾਗਤ-ਪ੍ਰਭਾਵਸ਼ਾਲੀ, 10-20kA ਤੋੜਨਾ

ਸਪਲਿਟਰ ਪਲੇਟਾਂ ਦੇ ਨਾਲ ਆਰਕ ਚੂਟ

ਚਾਪ ਨੂੰ ਲੜੀਵਾਰ ਹਿੱਸਿਆਂ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ, ਠੰਢਾ ਕੀਤਾ ਗਿਆ, ਡੀਓਨਾਈਜ਼ਡ

ਸਾਰੇ DC ਬ੍ਰੇਕਰਾਂ ਵਿੱਚ ਮਿਆਰੀ

ਜ਼ਰੂਰੀ ਕੰਪੋਨੈਂਟ, ਵੋਲਟੇਜ ਡ੍ਰੌਪ ਪ੍ਰਤੀ ਪਲੇਟ 30-50V

ਸਥਾਈ ਚੁੰਬਕ

NdFeB ਚੁੰਬਕ (0.1-0.3T) ਚਾਪ ਮਾਰਗ ਲਈ ਲੰਬਵਤ

ਸੰਖੇਪ DC MCBs

ਕੋਈ ਬਾਹਰੀ ਸ਼ਕਤੀ ਨਹੀਂ, ਤਾਪਮਾਨ 150 ਡਿਗਰੀ ਸੈਲਸੀਅਸ ਤੱਕ ਸਥਿਰ ਹੈ

ਇਲੈਕਟ੍ਰੋਮੈਗਨੈਟਿਕ ਬਲੋਆਉਟ ਕੋਇਲ

ਸਵੈ-ਊਰਜਾ ਵਾਲੀ ਕੋਇਲ ਫਾਲਟ ਕਰੰਟ ਦੇ ਅਨੁਪਾਤਕ ਫੀਲਡ ਤਿਆਰ ਕਰਦੀ ਹੈ

ਉੱਚ-ਮੌਜੂਦਾ MCCBs

ਮੌਜੂਦਾ, ਅਨੁਕੂਲ ਸੁਰੱਖਿਆ ਦੇ ਨਾਲ ਬਲ ਵਧਦਾ ਹੈ

ਵੈਕਿਊਮ ਰੁਕਾਵਟ

ਖਲਾਅ ਵਿੱਚ ਬੁਝਿਆ ਹੋਇਆ ਚਾਪ (ਕੋਈ ionizable ਮਾਧਿਅਮ ਨਹੀਂ)

ਉੱਚ-ਵੋਲਟੇਜ ਡੀਸੀ, ਵਿਸ਼ੇਸ਼

> 1000V DC, ਲੰਬੀ ਉਮਰ, ਮਹਿੰਗੇ ਲਈ ਉੱਤਮ

ਹਵਾਈ ਧਮਾਕਾ

ਕੰਪਰੈੱਸਡ ਹਵਾ ਠੰਢੀ ਹੁੰਦੀ ਹੈ ਅਤੇ ਚਾਪ ਨੂੰ ਖਿੱਚਦੀ ਹੈ

ਉੱਚ-ਪਾਵਰ ਉਦਯੋਗਿਕ, ਵਿਰਾਸਤ

ਉੱਚ ਰੱਖ-ਰਖਾਅ, ਆਧੁਨਿਕ ਡਿਜ਼ਾਈਨਾਂ ਵਿੱਚ ਘੱਟ ਹੀ ਵਰਤੀ ਜਾਂਦੀ ਹੈ

ਉਦਯੋਗ ਖੇਤਰ

ਖਾਸ ਐਪਲੀਕੇਸ਼ਨ

ਆਮ ਨਿਰਧਾਰਨ

ਨਾਜ਼ੁਕ ਲੋੜਾਂ

ਸੋਲਰ ਪੀਵੀ (ਰਿਹਾਇਸ਼ੀ)

ਸਟ੍ਰਿੰਗ ਸੁਰੱਖਿਆ, ਕੰਬਾਈਨਰ ਬਕਸੇ

10A-32A, 250V-500V DC, 2-ਪੋਲ, ਟਾਈਪ C ਕਰਵ

UV ਪ੍ਰਤੀਰੋਧ, IP65 ਦੀਵਾਰ, 20kA Icu

ਸੋਲਰ ਪੀਵੀ (ਵਪਾਰਕ)

ਕੰਬਾਈਨਰ ਬਾਕਸ ਮੁੱਖ, ਇਨਵਰਟਰ ਸੁਰੱਖਿਆ

63A-125A, 500V-1000V DC, 4-ਪੋਲ, 10-20kA Icu

ਉੱਚ ਅੰਬੀਨਟ (60°C), ਰਿਵਰਸ ਕਰੰਟ ਦਾ ਸਾਮ੍ਹਣਾ

ਸੋਲਰ ਪੀਵੀ (ਉਪਯੋਗਤਾ)

ਕੇਂਦਰੀ ਇਨਵਰਟਰ, ਡੀਸੀ ਸੰਗ੍ਰਹਿ

250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu

ਚੋਣਵੇਂ ਤਾਲਮੇਲ, ਰਿਮੋਟ ਨਿਗਰਾਨੀ

ਬੈਟਰੀ ਊਰਜਾ ਸਟੋਰੇਜ

ਬੈਟਰੀ ਰੈਕ ਸੁਰੱਖਿਆ, ਡੀਸੀ ਬੱਸ

125A-630A, 750V-1500V DC, ਇਲੈਕਟ੍ਰਾਨਿਕ ਯਾਤਰਾ, 4-ਪੋਲ

ਦੋ-ਦਿਸ਼ਾ ਸੁਰੱਖਿਆ, ਉੱਚ ਸ਼ਾਰਟ-ਸਰਕਟ ਮੌਜੂਦਾ

EV ਚਾਰਜਿੰਗ

ਡੀਸੀ ਤੇਜ਼ ਚਾਰਜਰ ਸੁਰੱਖਿਆ, ਬੈਟਰੀ ਇੰਟਰਫੇਸ

200A-400A, 500V-1000V DC, ਉੱਚ ਸਹਿਣਸ਼ੀਲਤਾ

ਵਾਰ-ਵਾਰ ਓਪਰੇਸ਼ਨ, ਉੱਚ ਦਾਖਲਾ, SIL 2 ਸੁਰੱਖਿਆ

ਡਾਟਾ ਸੈਂਟਰ

380V DC ਵੰਡ, UPS ਸੁਰੱਖਿਆ

63A-250A, 380V DC, ਉੱਚ ਬਰੇਕਿੰਗ, ਘੱਟ ਊਰਜਾ ਲੈ-ਥਰੂ

ਨਿਊਨਤਮ ਡਾਊਨਟਾਈਮ, ਚੋਣਵੇਂ ਤਾਲਮੇਲ

ਰੇਲ ਟ੍ਰੈਕਸ਼ਨ

ਮੈਟਰੋ, ਟਰਾਮ, ਰੇਲਵੇ ਡੀਸੀ ਸਪਲਾਈ

1000A-4000A, 750V-1500V DC, DC ACB

ਉੱਚ ਮਕੈਨੀਕਲ ਸਹਿਣਸ਼ੀਲਤਾ, ਵਾਈਬ੍ਰੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ

ਸਮੁੰਦਰੀ/ਸਮੁੰਦਰੀ

ਜਹਾਜ਼ ਡੀਸੀ ਵੰਡ, ਆਫਸ਼ੋਰ ਪਲੇਟਫਾਰਮ

100A-400A, 500V DC, ਖੋਰ-ਰੋਧਕ

ਲੂਣ ਸਪਰੇਅ, ਟ੍ਰੋਪਿਕਲਾਈਜ਼ਡ, ਰਿਡੰਡੈਂਟ ਟ੍ਰਿਪਿੰਗ

ਸਟੇਜ

ਪ੍ਰਕਿਰਿਆ ਦੇ ਵੇਰਵੇ

ਕੁਆਲਿਟੀ ਕੰਟਰੋਲ ਪੁਆਇੰਟਸ

ਫੈਬਰੀਕੇਸ਼ਨ ਨਾਲ ਸੰਪਰਕ ਕਰੋ

ਸਿਲਵਰ-ਟੰਗਸਟਨ (AgW 70/30) ਜਾਂ ਤਾਂਬਾ-ਟੰਗਸਟਨ (CuW 80/20) ਸੰਪਰਕ ਸੁਝਾਅ, ਤਾਂਬੇ ਦੇ ਕੈਰੀਅਰਾਂ ਨੂੰ ਬ੍ਰੇਜ਼ ਕਰਨਾ, ਜਿਓਮੈਟਰੀ ਬਣਾਉਣਾ ਪੂੰਝਣਾ

ਕਠੋਰਤਾ HV 120-180, ਚਾਪ ਇਰੋਸ਼ਨ ਪ੍ਰਤੀਰੋਧ, ਸੰਪਰਕ ਪ੍ਰਤੀਰੋਧ <1mΩ, ਬ੍ਰੇਜ਼ਿੰਗ ਤਾਕਤ >80MPa

ਚਾਪ ਚੂਤ ਨਿਰਮਾਣ

ਵਸਰਾਵਿਕ ਸਪਲਿਟਰ ਪਲੇਟਾਂ (ਵੋਲਟੇਜ 'ਤੇ ਨਿਰਭਰ ਕਰਦੇ ਹੋਏ 6-15 ਪਲੇਟਾਂ), ਸਟੀਲ ਆਰਕ ਰਨਰ, ਸਥਾਈ ਮੈਗਨੇਟ ਏਕੀਕਰਣ, ਅਨੁਕੂਲਿਤ ਚਾਪ ਚੈਂਬਰ ਜਿਓਮੈਟਰੀ

ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਤਾਕਤ >3kV, ਚਾਪ ਬੁਝਾਉਣ ਦਾ ਸਮਾਂ <10ms, ਚੁੰਬਕੀ ਪ੍ਰਵਾਹ ਘਣਤਾ 0.15-0.25T

ਮੈਗਨੈਟਿਕ ਬਲੋਆਉਟ ਸਿਸਟਮ

NdFeB ਸਥਾਈ ਚੁੰਬਕ ਪਲੇਸਮੈਂਟ (N52 ਗ੍ਰੇਡ), ਪੋਲ ਪੀਸ ਮਸ਼ੀਨਿੰਗ, ਚੁੰਬਕੀ ਸਰਕਟ ਅਨੁਕੂਲਨ, ਤਾਪਮਾਨ ਮੁਆਵਜ਼ਾ

ਵਹਾਅ ਦੀ ਘਣਤਾ ±10% ਸਹਿਣਸ਼ੀਲਤਾ, ਤਾਪਮਾਨ ਗੁਣਾਂਕ -0.1%/°C, ਡੀਮੈਗਨੇਟਾਈਜ਼ੇਸ਼ਨ ਪ੍ਰਤੀਰੋਧ

ਵਿਧੀ ਵਿਧਾਨ ਸਭਾ

ਤੁਰੰਤ-ਮੇਕ/ਤੁਰੰਤ-ਬ੍ਰੇਕ ਟੌਗਲ, ਬਸੰਤ ਊਰਜਾ ਸਟੋਰੇਜ, ਟ੍ਰਿਪ-ਫ੍ਰੀ ਲਿੰਕੇਜ, ਸੰਪਰਕ ਪ੍ਰੈਸ਼ਰ ਸਪ੍ਰਿੰਗਜ਼

ਸੰਪਰਕ ਖੁੱਲਣ ਦੀ ਗਤੀ>1.2 m/s, ਮਕੈਨੀਕਲ ਸਹਿਣਸ਼ੀਲਤਾ 20,000 ਚੱਕਰ, ਯਾਤਰਾ ਦਾ ਸਮਾਂ <20ms

ਟ੍ਰਿਪ ਯੂਨਿਟ ਕੈਲੀਬ੍ਰੇਸ਼ਨ

ਬਿਮੈਟਲਿਕ ਥਰਮਲ ਐਲੀਮੈਂਟ ਕੈਲੀਬ੍ਰੇਸ਼ਨ (±5% ਸ਼ੁੱਧਤਾ), ਚੁੰਬਕੀ ਸੋਲਨੋਇਡ ਗੈਪ ਸੈਟਿੰਗ, ਸਮਾਂ-ਮੌਜੂਦਾ ਕਰਵ ਤਸਦੀਕ

1.05×ਇਨ-ਨੋ-ਟ੍ਰਿਪ, 1.25×ਇਨ ਟ੍ਰਿਪ <1h, 5×ਤਤਕਾਲ, ਡਾਟਾ ਲੌਗਿੰਗ

ਉੱਚ-ਮੌਜੂਦਾ ਟੈਸਟਿੰਗ

10kA-20kA 'ਤੇ ਪ੍ਰਾਇਮਰੀ ਇੰਜੈਕਸ਼ਨ ਟੈਸਟਿੰਗ, ਚਾਪ ਵਿਸਥਾਪਨ ਤਸਦੀਕ, ਤਾਪਮਾਨ ਵਾਧਾ ਮਾਪ

ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ਤਸਦੀਕ, ਸੰਪਰਕ ਵੀਅਰ <5% ਟੈਸਟ ਤੋਂ ਬਾਅਦ, ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਰਿਕਵਰੀ

ਕੰਪੋਨੈਂਟ

ਸਮੱਗਰੀ ਨਿਰਧਾਰਨ

ਸਪਲਾਇਰ ਮਿਆਰ

ਮੁੱਖ ਵਿਸ਼ੇਸ਼ਤਾ

ਮੁੱਖ ਸੰਪਰਕ

ਸਿਲਵਰ-ਟੰਗਸਟਨ (AgW 70/30) ਜਾਂ ਤਾਂਬਾ-ਟੰਗਸਟਨ (CuW 80/20)

ASTM B702, IEC 60368

ਉੱਚ ਚਾਪ ਇਰੋਸ਼ਨ ਪ੍ਰਤੀਰੋਧ, ਐਂਟੀ-ਵੈਲਡਿੰਗ, ਚਾਲਕਤਾ 45-55% ਆਈ.ਏ.ਸੀ.ਐਸ.

ਚਾਪ ਚੂਤ ਪਲੇਟ

ਐਲੂਮਿਨਾ ਵਸਰਾਵਿਕ (Al₂O₃ 95%) ਜਾਂ ਸਟੀਟਾਈਟ

IEC 60672

ਤਾਪ ਪ੍ਰਤੀਰੋਧ>1200°C, ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਤਾਕਤ>15kV/mm, ਚਾਪ ਬੁਝਾਉਣਾ

ਸਥਾਈ ਚੁੰਬਕ

NdFeB N52 (ਨੀਓਡੀਮੀਅਮ-ਆਇਰਨ-ਬੋਰਾਨ)

IEC 60404-8-1

ਰੀਮੈਨੈਂਸ 1.48T, ਜ਼ਬਰਦਸਤੀ >1000kA/m, ਤਾਪਮਾਨ 150°C ਤੱਕ ਸਥਿਰ

ਚੁੰਬਕੀ ਖੰਭੇ ਦੇ ਟੁਕੜੇ

ਘੱਟ-ਕਾਰਬਨ ਸਟੀਲ 1008 ਜਾਂ ਸਿਲੀਕਾਨ ਸਟੀਲ

ASTM A1008

ਉੱਚ ਪਾਰਦਰਸ਼ੀਤਾ, ਘੱਟ ਰੀਮੈਨੈਂਸ, ਚੁੰਬਕੀ ਪ੍ਰਵਾਹ ਮਾਰਗਦਰਸ਼ਨ

ਮੋਲਡ ਕੇਸ

BMC (DMC-2) ਥਰਮੋਸੈਟਿੰਗ ਜਾਂ PA66 GF30

IEC 60664-1, UL 94 V-0

ਟਰੈਕਿੰਗ ਇੰਡੈਕਸ>600V, ਗਰਮੀ ਪ੍ਰਤੀਰੋਧ 180°C, ਚਾਪ ਕੰਟੇਨਮੈਂਟ

ਸਪ੍ਰਿੰਗਜ਼ ਨਾਲ ਸੰਪਰਕ ਕਰੋ

ਬੇਰੀਲੀਅਮ ਤਾਂਬਾ (CuBe2) ਜਾਂ ਸਟੀਲ 301

ASTM B196

ਥਕਾਵਟ ਦੀ ਜ਼ਿੰਦਗੀ> 50,000 ਚੱਕਰ, ਇਕਸਾਰ ਦਬਾਅ, ਖੋਰ ਪ੍ਰਤੀਰੋਧ

ਟਰਮੀਨਲ

ਟਿਨ ਜਾਂ ਸਿਲਵਰ ਪਲੇਟਿੰਗ ਦੇ ਨਾਲ ਕਾਪਰ C11000

ASTM B187

ਮੌਜੂਦਾ ਘਣਤਾ 1.5-2.0 A/mm², ਘੱਟ ਸੰਪਰਕ ਪ੍ਰਤੀਰੋਧ, ਆਕਸੀਕਰਨ ਪ੍ਰਤੀਰੋਧ

ਬਾਇਮੈਟਲਿਕ ਤੱਤ

ਇਨਕੋਨੇਲ/ਪੈਸੀਵੇਟਿਡ ਸਟੀਲ ਕੰਪੋਜ਼ਿਟ

ASTM B388

ਡਿਫਲੈਕਸ਼ਨ ਦਰ 0.2mm/°C, ਸਥਿਰਤਾ ±3%, ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਸ਼ੁੱਧਤਾ ±5%

ਇਲੈਕਟ੍ਰਾਨਿਕ ਕੰਪੋਨੈਂਟ (ਇਲੈਕਟ੍ਰੋਨਿਕ ਟ੍ਰਿਪ ਯੂਨਿਟਾਂ ਲਈ)

ਉਦਯੋਗਿਕ-ਗਰੇਡ PCBs, ਹਾਲ ਸੈਂਸਰ, ARM ਪ੍ਰੋਸੈਸਰ

IEC 60721-3-3

-25°C ਤੋਂ +70°C ਓਪਰੇਸ਼ਨ, EMC ਪੱਧਰ 3, SIL 2 ਸਮਰੱਥ

ਮਿਆਰੀ

ਸਕੋਪ

ਲਾਗੂ ਰੇਟਿੰਗਾਂ

IEC 60947-2

ਘੱਟ ਵੋਲਟੇਜ ਸਵਿੱਚਗੀਅਰ - ਸਰਕਟ-ਬ੍ਰੇਕਰ (ਡੀਸੀ ਸਮੇਤ)

1500V DC ਤੱਕ DC ਬ੍ਰੇਕਰਾਂ ਲਈ ਯੂਨੀਵਰਸਲ ਸਟੈਂਡਰਡ

IEC 60898-2

DC ਓਪਰੇਸ਼ਨ (ਘਰੇਲੂ) ਲਈ ਸਰਕਟ ਤੋੜਨ ਵਾਲੇ

DC MCBs 125A, 220V DC (1-ਪੋਲ), 440V DC (2-ਪੋਲ) ਤੱਕ

IEC 61643-31

ਫੋਟੋਵੋਲਟੇਇਕ ਐਪਲੀਕੇਸ਼ਨਾਂ ਲਈ SPDs

ਤੋੜਨ ਵਾਲਿਆਂ ਨਾਲ ਡੀਸੀ ਸਰਜ ਸੁਰੱਖਿਆ ਤਾਲਮੇਲ

GB/T 14048.2

ਚੀਨੀ ਰਾਸ਼ਟਰੀ ਮਿਆਰ

ਚੀਨ ਦੀ ਮਾਰਕੀਟ ਲਈ CCC ਸਰਟੀਫਿਕੇਸ਼ਨ

ਟੈਸਟ ਸ਼੍ਰੇਣੀ

ਖਾਸ ਟੈਸਟ

ਸਵੀਕ੍ਰਿਤੀ ਮਾਪਦੰਡ

ਤਾਪਮਾਨ ਵਧਣਾ

ਦਰਜਾਬੰਦੀ 'ਤੇ ਲਗਾਤਾਰ ਮੌਜੂਦਾ

ਟਰਮੀਨਲ ≤80K (ਸਿਲਵਰ), ≤65K (ਬੇਅਰ), ਕੇਸ ≤40K

ਡਾਇਲੈਕਟ੍ਰਿਕ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਪਾਵਰ-ਫ੍ਰੀਕੁਐਂਸੀ (2.5kV-3.5kV/1min), ਇੰਪਲਸ (8kV)

ਕੋਈ ਟੁੱਟਣ ਨਹੀਂ, ਕੋਈ ਫਲੈਸ਼ਓਵਰ ਨਹੀਂ

ਟ੍ਰਿਪਿੰਗ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

ਓਵਰਲੋਡ: 1.05×ਇਨ (ਕੋਈ ਯਾਤਰਾ ਨਹੀਂ), 1.25×ਇਨ/1.45×ਇੰਨ (ਸੀਮਾ ਦੇ ਅੰਦਰ ਯਾਤਰਾ)

ਪਰੰਪਰਾਗਤ ਟ੍ਰਿਪਿੰਗ ਵਾਰ ਪ੍ਰਤੀ ਵਕਰ

ਸ਼ਾਰਟ-ਸਰਕਟ: 5×ਇਨ, 10×ਤਤਕਾਲ ਯਾਤਰਾ ਵਿੱਚ

<20ms ਕਾਰਵਾਈ

ਸੰਚਾਲਨ ਪ੍ਰਦਰਸ਼ਨ

ਮਕੈਨੀਕਲ: 20,000 ਚੱਕਰ; ਇਲੈਕਟ੍ਰੀਕਲ: 10,000 ਚੱਕਰ

<5% ਪੈਰਾਮੀਟਰ ਡ੍ਰਾਈਫਟ

ਸ਼ਾਰਟ-ਸਰਕਟ ਤੋੜਨਾ

Icu (ਅੰਤਿਮ), Ics (ਸੇਵਾ) ਦਰਜਾ ਦਿੱਤੇ DC ਵੋਲਟੇਜ 'ਤੇ

ਸਫਲ ਰੁਕਾਵਟ, ਕੋਈ ਸੰਪਰਕ ਵੈਲਡਿੰਗ ਨਹੀਂ

ਨਾਜ਼ੁਕ DC ਲੋਡ ਕਰੰਟ

ਅਰਸਿੰਗ ਸਮਾਂ ਸੀਮਾਵਾਂ ਦੀ ਪੁਸ਼ਟੀ

ਰੇਟ ਕੀਤੀ ਰੇਂਜ ਦੇ ਅੰਦਰ ਕੋਈ ਬਹੁਤ ਜ਼ਿਆਦਾ ਆਰਸਿੰਗ ਨਹੀਂ ਹੈ

ਮੈਗਨੈਟਿਕ ਬਲੋਆਉਟ ਪੁਸ਼ਟੀਕਰਨ

ਚਾਪ ਖ਼ਤਮ ਹੋਣ ਦਾ ਸਮਾਂ, ਚਾਪ ਚੈਂਬਰ ਦੀ ਇਕਸਾਰਤਾ

<10ms arc ਮਿਆਦ, ਕੋਈ ਚੈਂਬਰ ਉਲੰਘਣਾ ਨਹੀਂ

ਵਾਤਾਵਰਨ ਸੰਬੰਧੀ

ਗਿੱਲੀ ਗਰਮੀ, ਠੰਡੀ, ਸੁੱਕੀ ਗਰਮੀ, ਵਾਈਬ੍ਰੇਸ਼ਨ

ਕੰਡੀਸ਼ਨਿੰਗ ਦੇ ਬਾਅਦ ਕਾਰਜਸ਼ੀਲ

ਸਮੱਗਰੀ

ਨਿਰੀਖਣ ਆਈਟਮਾਂ

ਨਮੂਨਾ ਯੋਜਨਾ

ਉਪਕਰਨ

ਟੰਗਸਟਨ ਸੰਪਰਕ ਸੁਝਾਅ

ਘਣਤਾ, ਕਠੋਰਤਾ, ਚਾਂਦੀ ਦੀ ਸਮੱਗਰੀ, ਅਯਾਮੀ ਸਹਿਣਸ਼ੀਲਤਾ

ਪ੍ਰਤੀ ਬੈਚ

ਸਪੈਕਟਰੋਮੀਟਰ, ਕਠੋਰਤਾ ਟੈਸਟਰ, ਸੀ.ਐੱਮ.ਐੱਮ

NdFeB ਮੈਗਨੇਟ

ਰੀਮੈਨੈਂਸ, ਜ਼ਬਰਦਸਤੀ, ਤਾਪਮਾਨ ਗੁਣਾਂਕ, ਪਲੇਟਿੰਗ

ਪ੍ਰਤੀ ਬੈਚ

ਹਿਸਟਰੇਸਿਸਗ੍ਰਾਫ, ਹੈਲਮਹੋਲਟਜ਼ ਕੋਇਲ

ਵਸਰਾਵਿਕ ਪਲੇਟ

ਡਾਈਇਲੈਕਟ੍ਰਿਕ ਤਾਕਤ, ਥਰਮਲ ਸਦਮਾ ਪ੍ਰਤੀਰੋਧ, ਮਾਪ

ਪ੍ਰਤੀ ਬੈਚ

ਡਾਇਲੈਕਟ੍ਰਿਕ ਟੈਸਟਰ, ਥਰਮਲ ਸਦਮਾ ਚੈਂਬਰ

ਕਾਪਰ ਕੈਰੀਅਰ

ਚਾਲਕਤਾ, ਕਠੋਰਤਾ, ਪਲੇਟਿੰਗ ਮੋਟਾਈ

ਪ੍ਰਤੀ ਬੈਚ

ਕੰਡਕਟੀਵਿਟੀ ਮੀਟਰ, ਮਾਈਕ੍ਰੋਮੀਟਰ, XRF

ਥਰਮੋਸੈਟਿੰਗ ਪਲਾਸਟਿਕ

ਕੱਚ ਦੀ ਸਮੱਗਰੀ, ਲੇਸ, ਇਲਾਜ ਦਾ ਸਮਾਂ, ਜਲਣਸ਼ੀਲਤਾ

ਪ੍ਰਤੀ ਬੈਚ

DSC, ਪਿਘਲਣ ਵਾਲਾ ਫਲੋ ਇੰਡੈਕਸਰ, UL 94 ਉਪਕਰਣ

ਸਟੇਸ਼ਨ

ਕੰਟਰੋਲ ਪੈਰਾਮੀਟਰ

ਬਾਰੰਬਾਰਤਾ

ਵਿਧੀ

ਬ੍ਰੇਜ਼ਿੰਗ ਨਾਲ ਸੰਪਰਕ ਕਰੋ

ਤਾਪਮਾਨ 800-850°C, ਵਾਯੂਮੰਡਲ, ਸਾਂਝੀ ਤਾਕਤ

ਹਰ 100 ਯੂਨਿਟ

ਥਰਮੋਕਪਲ, ਸ਼ੀਅਰ ਟੈਸਟਰ, ਧਾਤੂ ਵਿਗਿਆਨ

ਚੁੰਬਕ ਪਲੇਸਮੈਂਟ

ਪੋਲਰਿਟੀ ਵੈਰੀਫਿਕੇਸ਼ਨ, ਵਹਾਅ ਦੀ ਘਣਤਾ, ਅਲਾਈਨਮੈਂਟ

ਹਰ ਇਕਾਈ

ਫਲੈਕਸ ਮੀਟਰ, ਵਿਜ਼ਨ ਸਿਸਟਮ

ਚਾਪ chute ਵਿਧਾਨ ਸਭਾ

ਪਲੇਟ ਸਪੇਸਿੰਗ, ਮੈਗਨੇਟ ਅਲਾਈਨਮੈਂਟ, ਰਨਰ ਜਿਓਮੈਟਰੀ

ਹਰ 50 ਯੂਨਿਟ

ਗੋ/ਨੋ-ਗੋ ਗੇਜ, ਪ੍ਰਵਾਹ ਘਣਤਾ ਮੈਪਿੰਗ

ਮਕੈਨਿਜ਼ਮ ਕੈਲੀਬ੍ਰੇਸ਼ਨ

ਖੁੱਲਣ ਦੀ ਗਤੀ, ਸੰਪਰਕ ਦਬਾਅ, ਟ੍ਰਿਪ ਫੋਰਸ

ਹਰ ਇਕਾਈ

ਹਾਈ-ਸਪੀਡ ਕੈਮਰਾ, ਫੋਰਸ ਗੇਜ, ਆਟੋਮੇਟਿਡ ਬੈਂਚ

ਟ੍ਰਿਪ ਯੂਨਿਟ ਟੈਸਟਿੰਗ

ਸਮਾਂ-ਮੌਜੂਦਾ ਵਕਰ, ਤਤਕਾਲ ਯਾਤਰਾ, ਅੰਬੀਨਟ ਮੁਆਵਜ਼ਾ

ਹਰ ਇਕਾਈ

ਪ੍ਰਾਇਮਰੀ ਇੰਜੈਕਸ਼ਨ ਟੈਸਟਰ (10,000A), ਡਾਟਾ ਲੌਗਿੰਗ

ਟੈਸਟ ਆਈਟਮ

ਮਿਆਰੀ

ਨਮੂਨਾ ਆਕਾਰ

ਪੋਲਰਿਟੀ ਮਾਰਕਿੰਗ ਪੁਸ਼ਟੀਕਰਨ

ਸਹੀ +/-/ਮੌਜੂਦਾ ਦਿਸ਼ਾ ਨਿਸ਼ਾਨ ਲਗਾਉਣਾ

100%

ਸੰਪਰਕ ਵਿਰੋਧ

<1mΩ ਪ੍ਰਤੀ ਖੰਭੇ

100%

ਡਾਇਲੈਕਟ੍ਰਿਕ ਵੋਲਟੇਜ ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਦਾ ਹੈ

2.5kV AC/1 ਮਿੰਟ

100%

ਇਨਸੂਲੇਸ਼ਨ ਟਾਕਰੇ

>100MΩ @ 500V DC

100%

ਟ੍ਰਿਪਿੰਗ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

1.05×ਇਨ, 1.25×ਇੰਨ, 5×ਇਨ, 10×ਇੰਨ ਪੜਤਾਲ

100%

ਚੁੰਬਕੀ ਬਲੋਆਉਟ ਫੰਕਸ਼ਨ

ਰੇਟ ਕੀਤੇ ਮੌਜੂਦਾ 'ਤੇ ਚਾਪ ਵਿਸਥਾਪਨ ਟੈਸਟ

100%

ਮਕੈਨੀਕਲ ਕਾਰਵਾਈ

10 ਚਾਲੂ-ਬੰਦ ਚੱਕਰ, ਨਿਰਵਿਘਨ ਕਾਰਵਾਈ

100%

ਵਿਜ਼ੂਅਲ ਅਤੇ ਅਯਾਮੀ ਨਿਰੀਖਣ

ਕਲੀਅਰੈਂਸ, ਕ੍ਰੀਪੇਜ, ਮਾਰਕਿੰਗ ਸਥਾਈਤਾ

100%

ਉੱਚ-ਮੌਜੂਦਾ ਨਮੂਨਾ

ਬਰੇਕਿੰਗ ਸਮਰੱਥਾ ਪੁਸ਼ਟੀਕਰਨ (10kA)

AQL 0.65

ਪੈਕੇਜਿੰਗ ਇਕਸਾਰਤਾ

ਡਰਾਪ ਟੈਸਟ, ਵਾਈਬ੍ਰੇਸ਼ਨ (ISTA 3A)

ਪ੍ਰਤੀ ਲਾਟ

ਉਪਕਰਨ ਸ਼੍ਰੇਣੀ

ਮਸ਼ੀਨ ਨਿਰਧਾਰਨ

ਫੰਕਸ਼ਨ

ਸਮਰੱਥਾ

ਫੈਬਰੀਕੇਸ਼ਨ ਨਾਲ ਸੰਪਰਕ ਕਰੋ

ਵੈਕਿਊਮ ਬਰੇਜ਼ਿੰਗ ਫਰਨੇਸ (10⁻³ mbar, 900°C)

ਟੰਗਸਟਨ-ਸਿਲਵਰ ਸੰਪਰਕ ਬ੍ਰੇਜ਼ਿੰਗ

5,000 ਸੰਪਰਕ/ਦਿਨ

ਮੈਗਨੇਟ ਅਸੈਂਬਲੀ

ਪੋਲਰਿਟੀ ਖੋਜ ਦੇ ਨਾਲ ਸਵੈਚਲਿਤ ਚੁੰਬਕ ਪਲੇਸਮੈਂਟ

NdFeB ਚੁੰਬਕ ਏਕੀਕਰਣ, ਪ੍ਰਵਾਹ ਤਸਦੀਕ

3,000 ਅਸੈਂਬਲੀਆਂ/ਦਿਨ

ਆਰਕ ਚੂਟ ਉਤਪਾਦਨ

ਵਸਰਾਵਿਕ ਪਲੇਟ ਦਬਾਉਣ, ਫਾਇਰਿੰਗ, ਮੈਟਾਲਾਈਜ਼ੇਸ਼ਨ

ਸਪਲਿਟਰ ਪਲੇਟ ਨਿਰਮਾਣ

10,000 ਪਲੇਟਾਂ/ਦਿਨ

ਵਿਧੀ ਵਿਧਾਨ ਸਭਾ

ਲੇਬਰ ਅਸੈਂਬਲੀ ਸੈੱਲ

ਹਾਈ-ਸਪੀਡ ਅਸੈਂਬਲੀ, ਕੈਲੀਬ੍ਰੇਸ਼ਨ

ਪ੍ਰਤੀ ਲਾਈਨ 2,000 ਯੂਨਿਟ/ਦਿਨ

ਟੈਸਟਿੰਗ ਉਪਕਰਣ

ਪ੍ਰਾਇਮਰੀ ਇੰਜੈਕਸ਼ਨ ਟੈਸਟ ਸੈੱਟ (20,000A DC ਸਮਰੱਥਾ)

ਉੱਚ-ਮੌਜੂਦਾ ਯਾਤਰਾ ਤਸਦੀਕ

300 ਯੂਨਿਟ/ਦਿਨ

ਆਰਕ ਐਕਸਟੈਂਸ਼ਨ ਟੈਸਟ ਚੈਂਬਰ (ਹਾਈ-ਸਪੀਡ ਇਮੇਜਿੰਗ)

ਚਾਪ ਵਿਹਾਰ ਵਿਸ਼ਲੇਸ਼ਣ, ਬਲੋਆਉਟ ਤਸਦੀਕ

50 ਯੂਨਿਟ/ਦਿਨ

ਵਾਤਾਵਰਣ ਜਾਂਚ ਚੈਂਬਰ (ਤਾਪਮਾਨ, ਨਮੀ, ਵਾਈਬ੍ਰੇਸ਼ਨ)

IEC 60068-2 ਦੀ ਪਾਲਣਾ

100 ਯੂਨਿਟ/ਦਿਨ

ਉਤਪਾਦ ਸ਼੍ਰੇਣੀ

ਮਹੀਨਾਵਾਰ ਸਮਰੱਥਾ

ਮਿਆਰੀ ਲੀਡ ਟਾਈਮ

ਜ਼ਰੂਰੀ ਆਰਡਰ ਦੀ ਸਮਰੱਥਾ

DC MCB 1P/2P (10A-63A, 250V-500V)

200,000 ਯੂਨਿਟ

4-5 ਹਫ਼ਤੇ

5 ਦਿਨ

DC MCB 4P (63A-125A, 1000V)

100,000 ਯੂਨਿਟ

4-5 ਹਫ਼ਤੇ

7 ਦਿਨ

DC MCCB (125A-400A, 500V-1000V)

30,000 ਯੂਨਿਟ

4-5 ਹਫ਼ਤੇ

10 ਦਿਨ

DC MCCB (630A-1600A, 1000V-1500V)

10,000 ਯੂਨਿਟ

4-5 ਹਫ਼ਤੇ

2 ਹਫ਼ਤੇ

ਉੱਚ-ਵੋਲਟੇਜ DC (1500V+, ਵਿਸ਼ੇਸ਼)

ਪ੍ਰੋਜੈਕਟ ਦਾ ਆਧਾਰ

8-12 ਹਫ਼ਤੇ

4 ਹਫ਼ਤੇ

ਵਿਭਾਗ

ਕਰਮਚਾਰੀ

ਮੁਹਾਰਤ

ਜ਼ਿੰਮੇਵਾਰੀਆਂ

ਆਰ ਐਂਡ ਡੀ ਇੰਜੀਨੀਅਰਿੰਗ

5

ਇੰਜੀਨੀਅਰ

ਡੀਸੀ ਆਰਕ ਫਿਜ਼ਿਕਸ, ਮੈਗਨੈਟਿਕ ਫੀਲਡ ਸਿਮੂਲੇਸ਼ਨ, ਸੰਪਰਕ ਸਮੱਗਰੀ, ਪਾਵਰ ਇਲੈਕਟ੍ਰੋਨਿਕਸ

ਨਵਾਂ DC ਬ੍ਰੇਕਰ ਵਿਕਾਸ, ਪੇਟੈਂਟ ਪੋਰਟਫੋਲੀਓ (35+ ਪੇਟੈਂਟ), HVDC ਨਵੀਨਤਾ

ਪ੍ਰਕਿਰਿਆ ਇੰਜੀਨੀਅਰਿੰਗ

20 ਇੰਜੀਨੀਅਰ

ਵੈਕਿਊਮ ਬ੍ਰੇਜ਼ਿੰਗ, ਮੈਗਨੇਟ ਅਸੈਂਬਲੀ, ਵਸਰਾਵਿਕ ਪ੍ਰੋਸੈਸਿੰਗ, ਆਟੋਮੇਸ਼ਨ

ਉਤਪਾਦਨ ਅਨੁਕੂਲਨ, ਉਪਜ ਸੁਧਾਰ (>98%), ਉਦਯੋਗ 4.0 ਏਕੀਕਰਣ

ਟੈਸਟਿੰਗ ਅਤੇ ਪ੍ਰਮਾਣਿਕਤਾ

15 ਇੰਜੀਨੀਅਰ

ਉੱਚ-ਮੌਜੂਦਾ ਡੀਸੀ ਟੈਸਟਿੰਗ, ਚਾਪ ਵਿਸਥਾਪਨ ਵਿਸ਼ਲੇਸ਼ਣ, ਵਾਤਾਵਰਣ ਸਿਮੂਲੇਸ਼ਨ, EMC

ਟਾਈਪ ਟੈਸਟਿੰਗ ਤਾਲਮੇਲ (IEC 60947-2), ਅਸਫਲਤਾ ਵਿਸ਼ਲੇਸ਼ਣ, ਪ੍ਰਮਾਣੀਕਰਨ

ਐਪਲੀਕੇਸ਼ਨ ਇੰਜੀਨੀਅਰਿੰਗ

12 ਇੰਜੀਨੀਅਰ

ਸੋਲਰ ਪੀਵੀ ਡਿਜ਼ਾਈਨ, ਬੈਟਰੀ ਸਟੋਰੇਜ ਸਿਸਟਮ, ਈਵੀ ਚਾਰਜਿੰਗ, ਡੀਸੀ ਮਾਈਕ੍ਰੋਗ੍ਰਿਡ

ਗਾਹਕ ਤਕਨੀਕੀ ਸਹਾਇਤਾ, ਸਿਸਟਮ ਡਿਜ਼ਾਈਨ, ਚੋਣਵੇਂ ਤਾਲਮੇਲ

ਗੁਣਵੰਤਾ ਭਰੋਸਾ

30 ਤਕਨੀਸ਼ੀਅਨ

ISO 9001, ISO 14001, ਅੰਕੜਾ ਪ੍ਰਕਿਰਿਆ ਨਿਯੰਤਰਣ, ਮੈਟਰੋਲੋਜੀ ਪ੍ਰਯੋਗਸ਼ਾਲਾ

ਸਪਲਾਇਰ ਆਡਿਟ, ਪ੍ਰਕਿਰਿਆ ਆਡਿਟ, ਸੁਧਾਰਾਤਮਕ ਕਾਰਵਾਈ, ਕੈਲੀਬ੍ਰੇਸ਼ਨ ਪ੍ਰਬੰਧਨ
