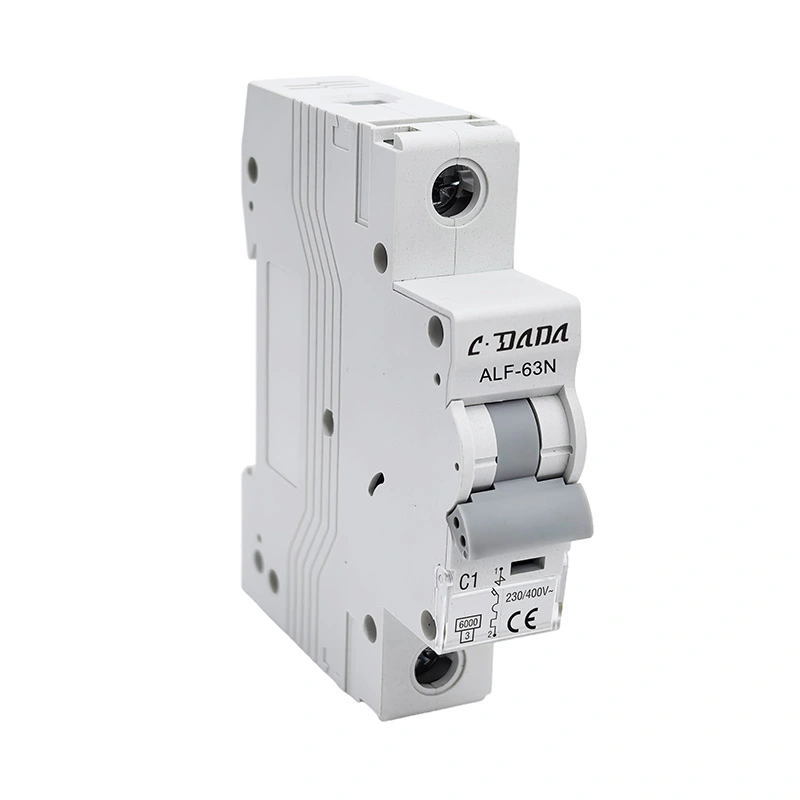

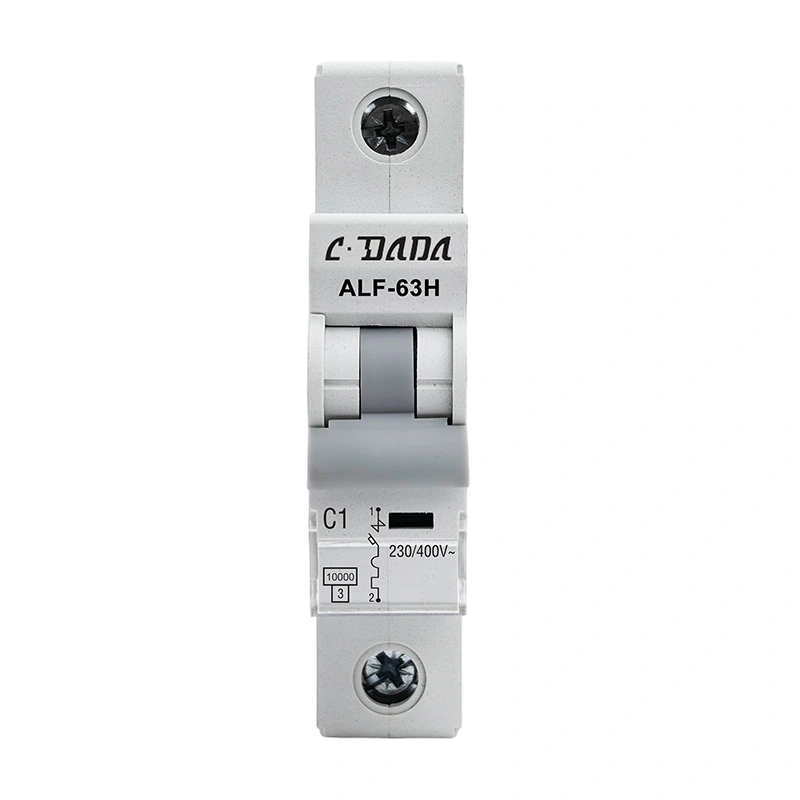

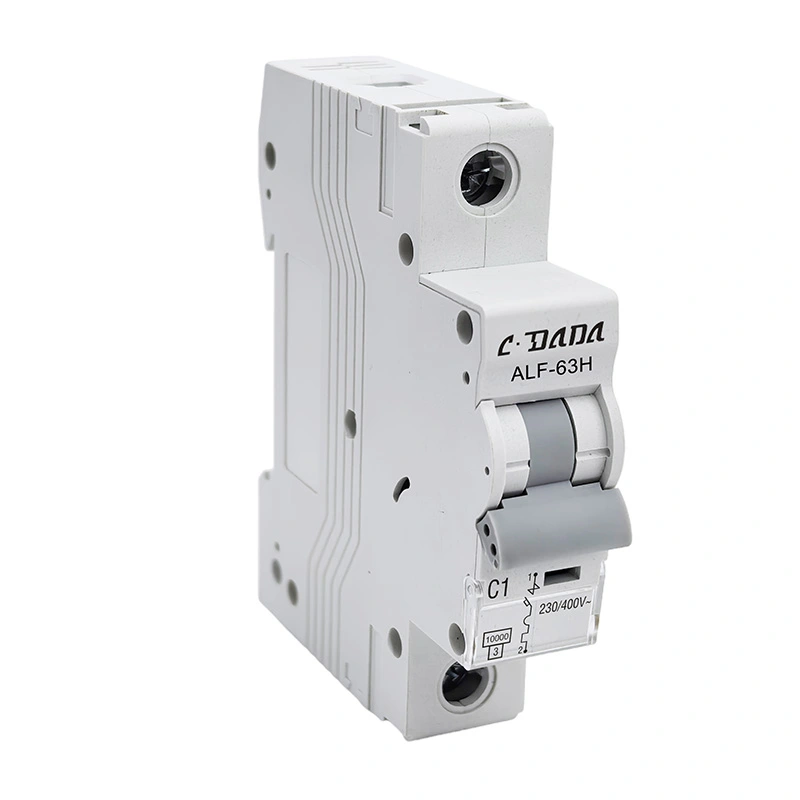

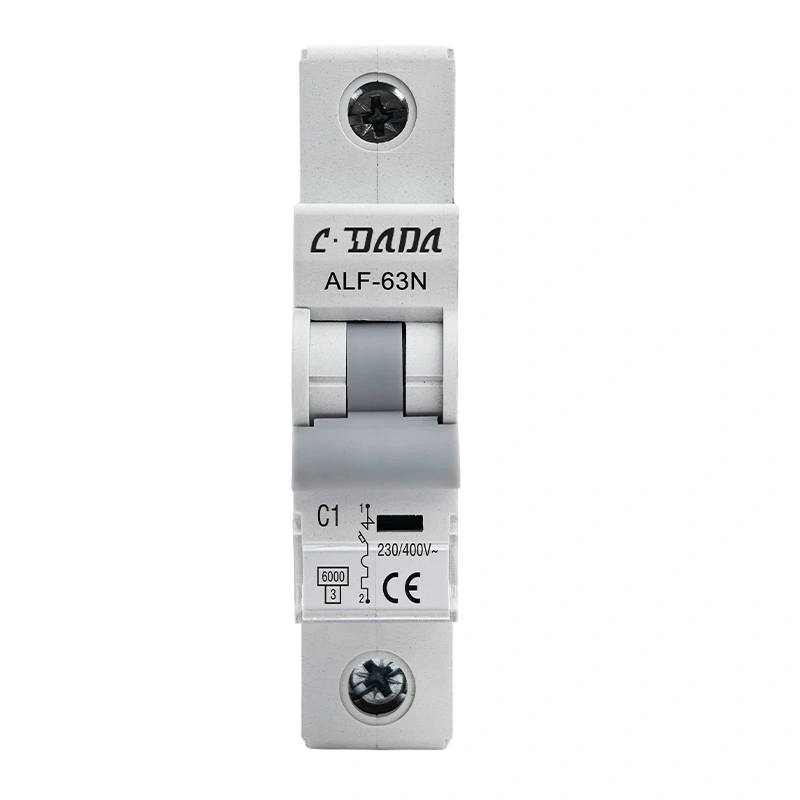

6KA 10kA ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ

ALF-63N/H ਸੀਰੀਜ਼ ਹਾਈ ਬ੍ਰੇਕਿੰਗ 6KA 10kA ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ (MCB), IEC60898 ਸਟੈਂਡਰਡ ਦੇ ਅਨੁਕੂਲ ਹੈ, MCB ਵਿੱਚ ਭਰੋਸੇਯੋਗ ਪ੍ਰਦਰਸ਼ਨ, ਸਟੀਕ ਸੁਰੱਖਿਆ ਫੰਕਸ਼ਨ, ਛੋਟਾ ਰਿਲੀਜ਼ ਸਮਾਂ, ਅਤੇ ਉੱਚ ਬਰੇਕ ਸਮਰੱਥਾ, ਛੋਟੀ ਵਾਲੀਅਮ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ ਹੈ। ਇਹ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ, ਸਵਿਚਗੀਅਰ ਅਤੇ ਇਲੈਕਟ੍ਰਿਕ ਉਪਕਰਣ ਦੇ ਓਵਰਲੋਡ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ।

CDADA ਨਾਲ ਸੰਪਰਕ ਕਰੋ ਅਤੇ ਸਾਨੂੰ ਆਪਣੇ ਨਿਰਮਾਤਾ ਵਜੋਂ ਚੁਣੋ, ਅਸੀਂ OEM/ODM ਸੇਵਾਵਾਂ ਦੀ ਪੇਸ਼ਕਸ਼ ਕਰ ਸਕਦੇ ਹਾਂ।

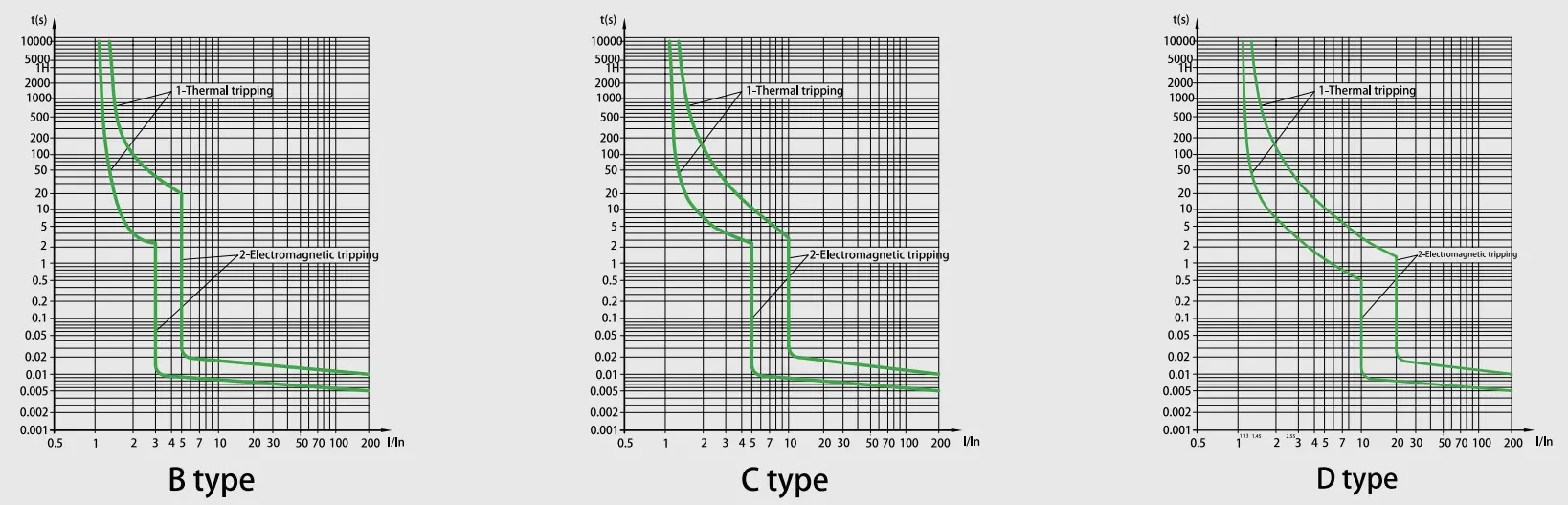

ਵਿਸ਼ੇਸ਼ਤਾ ਵਕਰ

ਤਕਨੀਕੀ ਨਿਰਧਾਰਨ

ALF-63N/H ਸੀਰੀਜ਼ 6KA 10kA ਮਿਨੀਏਚਰ ਸਰਕਟ ਬ੍ਰੇਕਰ
ਮਿਆਰੀ	EN/IEC60898-1
ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ (kA)	6,10
ਸੁਰੱਖਿਆ	ਓਵਰਲੋਡ ਅਤੇ ਸ਼ਾਰਟ ਸਰਕਟ ਦੇ ਵਿਰੁੱਧ
ਮੌਜੂਦਾ (A) ਵਿੱਚ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ਰੇਟ ਕੀਤੀ ਵੋਲਟੇਜ(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
ਵੋਲਟੇਜ Uimp(kV) ਦਾ ਸਾਮ੍ਹਣਾ ਕਰਨ ਲਈ ਦਰਜਾ ਦਿੱਤਾ ਗਿਆ ਪ੍ਰਭਾਵ	4
ਰੇਟ ਕੀਤਾ ਇੰਸੂਲੇਸ਼ਨ ਵੋਲਟੇਜ Ui(V)	500
ਊਰਜਾ ਸੀਮਿਤ ਕੈਸ	3
ਅੰਬੀਨਟ ਤਾਪਮਾਨ (℃)	-25~+40, ਅਧਿਕਤਮ 95% ਨਮੀ
ਥਰਮਲ ਓਪਰੇਟਿੰਗ ਸੀਮਾ	1.13xln ਇੱਕ ਘੰਟੇ ਦੇ ਅੰਦਰ ਕੋਈ ਟ੍ਰਿਪਿੰਗ ਨਹੀਂ
	ਇੱਕ ਘੰਟੇ ਦੇ ਅੰਦਰ 1.45xਇਨ ਟ੍ਰਿਪਿੰਗ
ਚੁੰਬਕੀ ਓਪਰੇਟਿੰਗ	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ਖੰਭਿਆਂ ਦੀ ਸੰਖਿਆ	1P,1P+N,2P,3P,3P+N ਅਤੇ 4P
ਯਾਤਰਾ ਦੀ ਕਿਸਮ	ਥਰਮਲ/ਚੁੰਬਕੀ ਰੀਲੀਜ਼
ਟਰਮੀਨਲ ਸਮਰੱਥਾ	16mm² ਲਚਕਦਾਰ ਜਾਂ 25mm² 25A ਰੇਟਿੰਗਾਂ ਤੱਕ ਸਖ਼ਤ
	25mm²ਲਚਕਦਾਰ ਜਾਂ 35mm²ਕਠੋਰ 32A ਤੋਂ 63A ਰੇਟਿੰਗਾਂ ਤੱਕ
ਸੁਰੱਖਿਆ ਦੀ ਡਿਗਰੀ	IP20
ਇੰਸਟਾਲੇਸ਼ਨ	35mm DIN ਰੇਲ 'ਤੇ ਮਾਊਂਟ ਕਰਨਾ
ਚੌੜਾਈ	17.8mm ਪ੍ਰਤੀ ਖੰਭੇ

ਸਰਕਟ ਬਰੇਕਰ ਰੀਲੀਜ਼ ਵਿਸ਼ੇਸ਼ਤਾ

ਸੰ.	ਰੀਲੀਜ਼ ਦਾ ਰੇਟ ਕੀਤਾ ਮੌਜੂਦਾ (A)	ਸ਼ੁਰੂਆਤੀ ਅਵਸਥਾ	ਮੌਜੂਦਾ ਟੈਸਟ ਕਰੋ	ਨਿਰਧਾਰਤ ਸਮਾਂ	ਨਤੀਜਾ ਪ੍ਰਾਪਤ ਕਰਨਾ ਹੈ	ਟਿੱਪਣੀਆਂ
1	1-63	ਠੰਡੇ ਰਾਜ	1.13 ਵਿੱਚ	t≤1h	ਗੈਰ-ਯਾਤਰਾ
2	1-63	ਪਿਛਲੇ ਟੈਸਟ 'ਤੇ	1.45ln	t<1h	ਯਾਤਰਾ	5s ਵਿੱਚ ਨਿਰੰਤਰ ਨਿਰਧਾਰਿਤ ਮੁੱਲ 'ਤੇ ਵਰਤਮਾਨ ਨੂੰ ਸੈੱਟ ਕਰਨਾ
3	≤32 ਵਿੱਚ	ਠੰਡੇ ਰਾਜ	2.55 ਇੰਚ	1s	ਯਾਤਰਾ
	ਵਿੱਚ> 32
4	1-63	ਠੰਡੇ ਰਾਜ	3 ਵਿੱਚ	t≤0.1s	ਗੈਰ-ਯਾਤਰਾ	ਬੀ ਕਿਸਮ
			5ਇੰ	t<0.1s	ਯਾਤਰਾ	ਬੀ ਕਿਸਮ
			5 10ln ਵਿੱਚ	t≤0.1s	ਗੈਰ-ਯਾਤਰਾ	ਸੀ ਕਿਸਮ
			10ਇੰ	t<0.1s	ਯਾਤਰਾ	ਸੀ ਕਿਸਮ
			20ln	t≤0.1s	ਗੈਰ-ਯਾਤਰਾ	ਡੀ ਕਿਸਮ
				t<0.1s	ਯਾਤਰਾ	ਡੀ ਕਿਸਮ

ਧੀਰਜ (ਓਪਰੇਸ਼ਨ)

ਸ਼੍ਰੇਣੀ	ਓਪਰੇਸ਼ਨ ਚੱਕਰ	ਓਪਰੇਸ਼ਨ ਬਾਰੰਬਾਰਤਾ	ਮੌਜੂਦਾ ਰੇਟ ਕੀਤਾ ਗਿਆ
ਇਲੈਕਟ੍ਰੀਕਲ ਧੀਰਜ	4000	240/ਘੰ	1-32
		120/ਘੰ	40-63
ਮਕੈਨੀਕਲ ਧੀਰਜ	10000	240/ਘੰ	1-63

ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ

★ ਅਲਟਰਾ-ਹਾਈ ਸ਼ਾਰਟ-ਸਰਕਟ ਤੋੜਨ ਦੀ ਸਮਰੱਥਾ

ਉੱਨਤ ਚਾਪ ਨਿਯੰਤਰਣ ਤਕਨਾਲੋਜੀ ਉਦਯੋਗ ਦੇ ਮਿਆਰਾਂ ਦੇ ਮੁਕਾਬਲੇ ਉੱਚ ਰੁਕਾਵਟ ਸਮਰੱਥਾ ਪ੍ਰਾਪਤ ਕਰਦੀ ਹੈ, ਬਹੁਤ ਜ਼ਿਆਦਾ ਨੁਕਸ ਵਾਲੀਆਂ ਸਥਿਤੀਆਂ ਵਿੱਚ ਉਦਯੋਗਿਕ-ਗਰੇਡ ਬਿਜਲੀ ਪ੍ਰਣਾਲੀਆਂ ਲਈ ਭਰੋਸੇਯੋਗ ਸੁਰੱਖਿਆ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਂਦੀ ਹੈ।

★ ਦੋਹਰਾ-ਮੋਡ ਕਨੈਕਸ਼ਨ ਇੰਟਰਫੇਸ

ਏਕੀਕ੍ਰਿਤ ਹਾਈਬ੍ਰਿਡ ਟਰਮੀਨਲ ਡਿਜ਼ਾਈਨ ਸਖ਼ਤ ਬੱਸਬਾਰ ਡੌਕਿੰਗ ਅਤੇ ਲਚਕਦਾਰ ਕੇਬਲ ਕਲੈਂਪਿੰਗ ਦੋਵਾਂ ਦਾ ਸਮਰਥਨ ਕਰਦਾ ਹੈ, ਜਿਸ ਨਾਲ ਵਾਇਰਿੰਗ ਦੇ ਸਮੇਂ ਨੂੰ 40% ਘਟਾਉਂਦੇ ਹੋਏ ਵਿਭਿੰਨ ਇੰਸਟਾਲੇਸ਼ਨ ਦ੍ਰਿਸ਼ਾਂ ਲਈ ਟੂਲ-ਮੁਕਤ ਅਨੁਕੂਲਤਾ ਨੂੰ ਸਮਰੱਥ ਬਣਾਉਂਦਾ ਹੈ।

★ ਲੰਬੀ ਉਮਰ ਲਈ ਊਰਜਾ-ਸਟੋਰੇਜ ਵਿਧੀ

10,000 ਮਕੈਨੀਕਲ ਚੱਕਰ ਸਹਿਣਸ਼ੀਲਤਾ ਵਾਲਾ ਬਸੰਤ-ਸਹਾਇਤਾ ਵਾਲਾ ਓਪਰੇਟਿੰਗ ਸਿਸਟਮ, ਪਹਿਨਣ-ਮੁਆਵਜ਼ਾ ਤਕਨਾਲੋਜੀ ਦੀ ਵਿਸ਼ੇਸ਼ਤਾ

★ ਐਡਵਾਂਸਡ ਕੰਪੋਜ਼ਿਟ ਐਨਕਲੋਜ਼ਰ

ਫੇਮ-ਰੀਟਾਰਕੈਂਟ, ਗਰਮੀ-ਰੋਧਕ, ਅਤੇ ਇੰਪਲਸ-ਪਰੂਫ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੇ ਨਾਲ ਨੁਕਸ ਵਾਲੀਆਂ ਘਟਨਾਵਾਂ ਲਈ ਏਕੀਕ੍ਰਿਤ ਚਾਪ-ਬੁਝਾਉਣ ਵਾਲੇ ਚੈਂਬਰ।

★ ਗਤੀਸ਼ੀਲ ਮੌਜੂਦਾ-ਸੀਮਤ ਟੋਪੋਲੋਜੀ

ਇੰਟੈਲੀਜੈਂਟ ਲੇਟ-ਥਰੂ ਊਰਜਾ ਦਮਨ ਪੀਕ ਫਾਲਟ ਕਰੰਟਸ ਨੂੰ 65-80% ਤੱਕ ਘਟਾਉਂਦਾ ਹੈ, 30% ਸਮੁੱਚੀ ਸਿਸਟਮ ਲਾਗਤ ਘਟਾਉਣ ਦੀ ਸੰਭਾਵਨਾ ਦੇ ਨਾਲ ਡਾਊਨਸਟ੍ਰੀਮ ਡਿਵਾਈਸ ਸਪੈਸੀਫਿਕੇਸ਼ਨ ਓਪਟੀਮਾਈਜੇਸ਼ਨ ਨੂੰ ਸਮਰੱਥ ਬਣਾਉਂਦਾ ਹੈ।

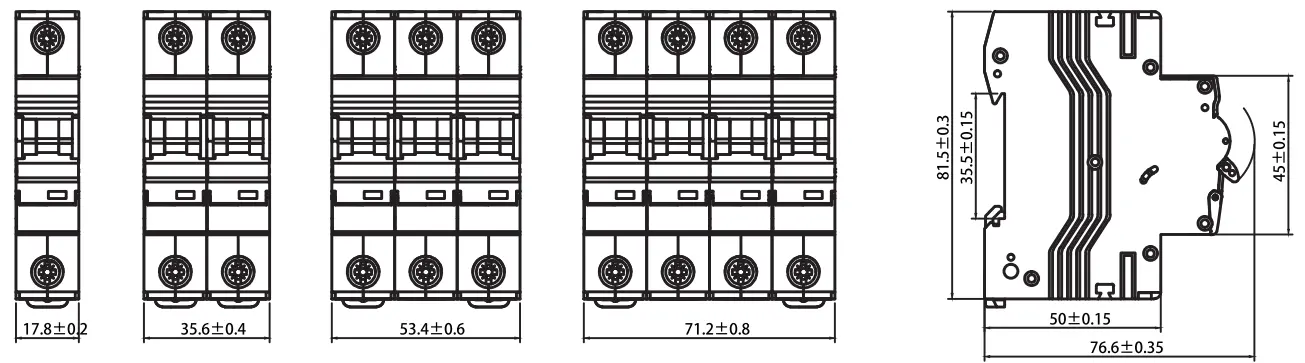

ਰੂਪਰੇਖਾ ਮਾਪ

ਐਪਲੀਕੇਸ਼ਨ ਦ੍ਰਿਸ਼

★ ਰਿਹਾਇਸ਼ੀ: ਘਰੇਲੂ ਸੁਰੱਖਿਆ ਲਈ ਖਪਤਕਾਰ ਇਕਾਈਆਂ ਅਤੇ ਵੰਡ ਬੋਰਡ।

★ ਉਦਯੋਗਿਕ: ਸੰਪਰਕ ਕਰਨ ਵਾਲੇ, ਸਵਿਚਗੀਅਰ ਅਤੇ ਭਾਰੀ ਇਲੈਕਟ੍ਰਿਕ ਉਪਕਰਣ ਦੀ ਸੁਰੱਖਿਆ।

★ ਵਪਾਰਕ: ਦਫਤਰ ਦੀਆਂ ਇਮਾਰਤਾਂ ਅਤੇ ਸ਼ਾਪਿੰਗ ਮਾਲਾਂ ਨੂੰ ਉੱਚ-ਤੋੜਨ ਵਾਲੀ ਭਰੋਸੇਯੋਗਤਾ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਕੁਆਲਿਟੀ ਕੰਟਰੋਲ ਅਤੇ ਸਟੈਂਡਰਡ ਟੈਸਟਿੰਗ

★ IEC60898-1 ਦੀ ਪਾਲਣਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਹਰੇਕ CDADA MCB ਨੂੰ ਸਖ਼ਤ ਜਾਂਚ ਤੋਂ ਗੁਜ਼ਰਨਾ ਪੈਂਦਾ ਹੈ:

★ ਥਰਮਲ ਟ੍ਰਿਪਿੰਗ ਟੈਸਟ: 1.13In (ਗੈਰ-ਟ੍ਰਿਪ) ਅਤੇ 1.45In (1 ਘੰਟੇ ਦੇ ਅੰਦਰ ਯਾਤਰਾ) 'ਤੇ ਪ੍ਰਮਾਣਿਤ।

★ ਮੈਗਨੈਟਿਕ ਟ੍ਰਿਪਿੰਗ ਟੈਸਟ: B, C, ਅਤੇ D ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਲਈ ਸਟੀਕ ਰੀਲੀਜ਼ ਟੈਸਟਿੰਗ।

★ ਬਿਜਲਈ ਸਹਿਣਸ਼ੀਲਤਾ: 4,000 ਓਪਰੇਸ਼ਨ ਚੱਕਰ ਲਈ ਟੈਸਟ ਕੀਤਾ ਗਿਆ।

★ ਮਕੈਨੀਕਲ ਸਹਿਣਸ਼ੀਲਤਾ: 10,000 ਚੱਕਰਾਂ ਲਈ ਪ੍ਰਮਾਣਿਤ।

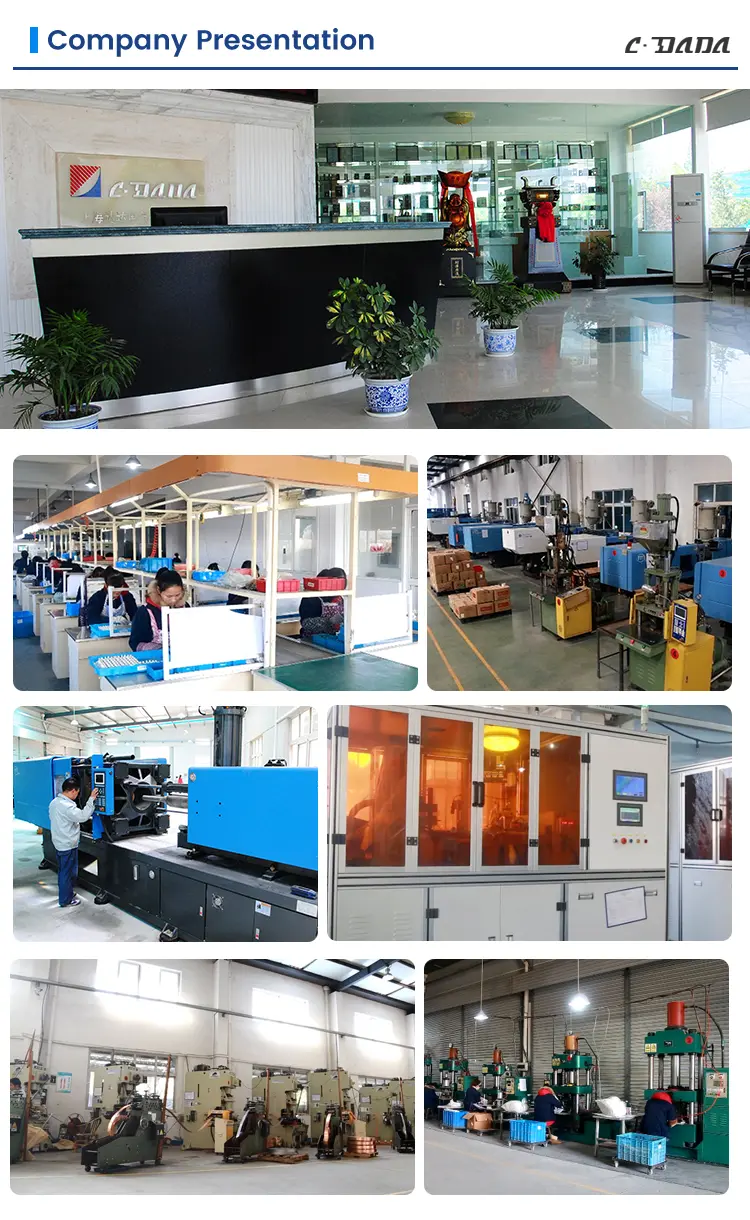

ਫੈਕਟਰੀ ਦੀ ਤਾਕਤ ਅਤੇ ਸਹਾਇਤਾ

ਸ਼ੰਘਾਈ DADA ਇਲੈਕਟ੍ਰਿਕ ਕੰ., ਲਿਮਿਟੇਡ ਉੱਨਤ ਉਤਪਾਦਨ ਲਾਈਨਾਂ ਅਤੇ ਇੱਕ ਪੇਸ਼ੇਵਰ ਇੰਜੀਨੀਅਰਿੰਗ ਟੀਮ ਦੇ ਨਾਲ ਇੱਕ ਪ੍ਰਮੁੱਖ ਨਿਰਮਾਤਾ ਹੈ। ਅਸੀਂ ਪ੍ਰਦਾਨ ਕਰਦੇ ਹਾਂ:

★ ਗਲੋਬਲ ਬ੍ਰਾਂਡਾਂ ਲਈ ਅਨੁਕੂਲਿਤ OEM/ODM ਸੇਵਾਵਾਂ।

★ ਜ਼ੀਰੋ-ਨੁਕਸ ਦੀ ਡਿਲੀਵਰੀ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਅਤਿ-ਆਧੁਨਿਕ ਟੈਸਟਿੰਗ ਉਪਕਰਣ।

★ ਗਲੋਬਲ ਲੌਜਿਸਟਿਕਸ ਸਪੋਰਟ: ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਕਿ ਉਤਪਾਦ ਸਹੀ ਸਥਿਤੀ ਵਿੱਚ ਪਹੁੰਚਦੇ ਹਨ ਸਮੁੰਦਰੀ ਅਤੇ ਹਵਾਈ ਮਾਲ ਲਈ ਅਨੁਕੂਲਿਤ ਪੈਕੇਜਿੰਗ।
